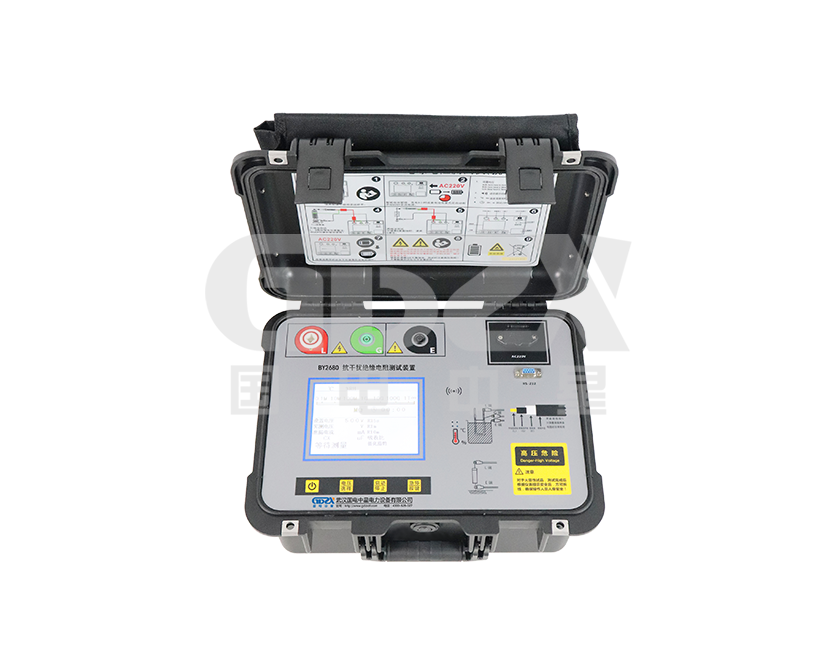

操作视频BY2680抗干扰绝缘电阻测试装置具有超强抗干扰能力，干扰是在各种频率下产生的电噪声，可能出现在被测试的绝缘体上或附近。通常来自于邻近电力设备的感应电流或电压，在变电站里很常见，尤其是以工频为主的高压变电站。抗干扰绝缘电阻测试装置 的超强噪音滤波电路能够抑制高达50mA的干扰电流，从而能够在任何强干扰环境中使用。
BY2680抗干扰绝缘电阻测试装置为多用途设计，适用于电力电缆、断路器、变压器、发电机、电动机等高、低压设备。抗干扰绝缘电阻测试装置采用光信号处理原理树立起了新一代数字化仪表的标杆，只有四个薄膜按键，没有机械开关；显示界面简洁；先进的噪音抑制技术，超高功率10kV直流源，抗干扰绝缘电阻测试装置超过了市面上所有其他品牌的产品。
1. 严格按照安全标准设计,输出电压：500v 、1000v、2500v、5000v、10000v。
2. 抗干扰能力AC2000V,感应电流50mA可以应付及其恶劣的测试环境。
3. 5.7英寸大屏幕显示，实际测试电压显示，泄漏电流显示。
4. 电容量测量功能。
5. 短路电流≥8mA，初始充电电流最高可达15mA。
6. 本仪器具有实际试品带电电压测量功能、泄露电流测量功能、自动放电功能.
7. 可自动测量并记忆R15S、R60S 、R10min值,自动显示极化指数（PI）,诱电吸收比（DAR）的测试值和测试时间。
8. 抗干扰性能优越，特别使用于110KV及以上大容量变压器和长距离电力电缆电力系统使用。
9. 自动放电功能。
10. 内部可充电锂电池供电或交流电源供电,真正交直流两用不影响测试精度。
11. 模拟指针与数字显示共存，数字反映被试品绝缘电阻的精确度，模拟指针能反映测试过程中绝缘电阻的动态变化。
12. 升压时告警功能，当设备有高压输出时蜂鸣器有警示功能，提示此时有高压输出。
13. 电池电量显示和欠压报警保护功能。
14. 智能电池充电管理，实时检测电池充电电压，电池充满电后自动断开充电电源，能有效防止电池过充引起电池寿命缩短或者损坏。
15. 自动关机功能：本仪器有自动关机功能，测量结束无任何操作10分钟后自动关机。
16. 短路保护，短路状态下不会烧坏仪器。
额定电压（kV） | 0.5、1、2.5、5、10 （kv） |
测量电压(kV) | 额定电压 ×（1±10%） 负载阻值不低于量程的1% |
输出电压显示误差 | ±(3%RDG + 1d) |
最大误差为10% RDG的范围 | (0.001～100)GW/10kV (0.001～100)GW/5kV (0.001～50)GW/2.5kV (0.001～20)GW/1kV (0.001～10)GW/0.5kV |
最大误差为 20%RDG的范围 | (100～2000)GW/10kV (100～1000)GW/5kV (50～500)GW/2.5kV (20～200)GW/1kV (10～100)GW/0.5kV |
电容量CX | 0.1-10UF（参考值） |
输出短路电流 | ≥8mA ,初始充电电流最高可达>15mA |
吸收比、极化指数的测量范围 | 测量范围: 0.01 ～9999.99最大误差: ±(1%RDG＋1d) |
抗干扰能力：最高可抵御感应电压4000V AC 50Hz
绝缘电阻：50 MW (10kV) (测量线路与外壳间)
耐压： AC 3kV 50Hz 1min (测量线路与外壳间)
5.7寸屏显 分辨率320*240
工作温度与湿度： －10℃ ～ +50℃ 85%RH
贮存温度与湿度： －15℃ ～ +55℃ 90%RH
电源： 锂电池 (电池1：17.5V 2.8Ah 电池2：8.5V 2.8Ah )
充电： AC 220V（1±10%）
工作时间： 充满电最长可连续工作约8小时。
外形尺寸： :385mm(L)´298mm(W)´196mm(D)
重量： ≈ 5kg
