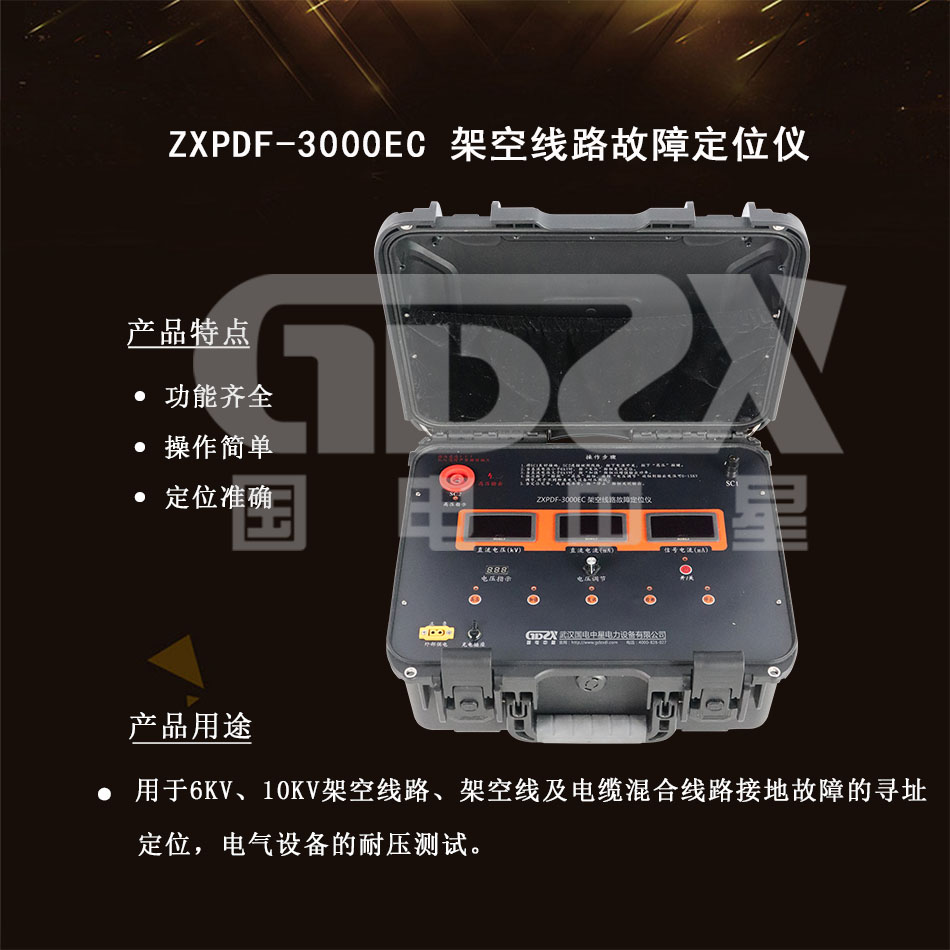

ZXPDF-3000EC架空线路故障定位仪用于6KV、10KV架空线路、架空线及电缆混合线路接地故障的寻址定位，电气设备的耐压测试。

基本原理：“直流高压开路，交流信号定位”。“直流高压开路”，就是向接地故障线路发送30~15000V直流电压，利用直流高压去寻找接地点，找到接地点并再次击穿后，直流电压降为30V，维持30mA恒流。

“交流信号定位”，就是向故障线路注入频率为120Hz、100-300mA的信号电流。该信号电流沿着接地线路的接地相流动，流经接地点入地，与大地构成闭合回路。这个信号只能通过接地点入地。从主机发信点到接地点之间存在信号电流。用信号探测器跟踪探测信号，信号从哪里入地哪里就是接地点。

1. 输入电压 DC：12V

2. 输出直流电压：30~15000V

3. 输出直流电流：30mA

4. 输出交流信号：100~300mA

5. 耐压测试电压：0~15000V（可调节）

6. 输出信号频率：120Hz

7. 主机规格：430mm×360mm×200mm

8. 主机重量：12kg

9. 探测器电压：9V

10. 定位精度：≤10m

11. 探测器规格：210mm×110mm×55mm

12. 探测器重量：0.8kg
