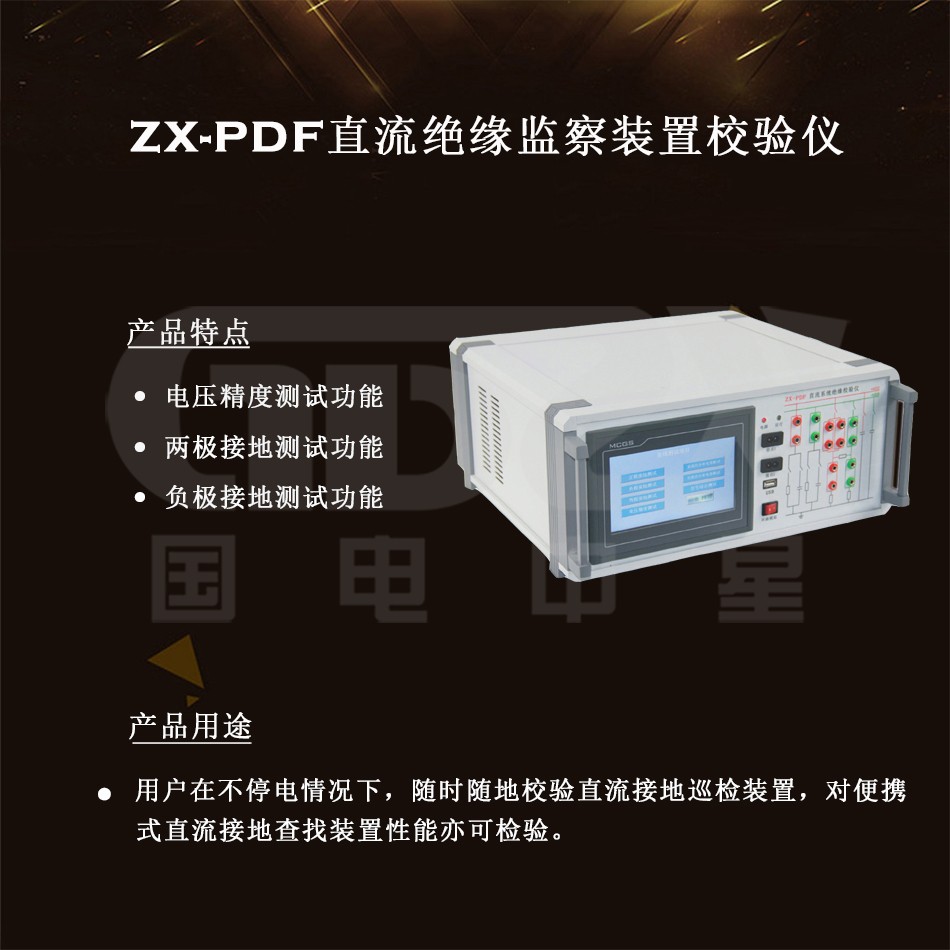

操作视频国电中星开发了ZX-PDF直流绝缘监察装置校验仪，用户在不停电情况下，随时随地校验直流接地巡检装置，对便携式直流接地查找装置性能亦可检验。该装置可广泛应用于供电局、发电厂、技术监督部门、生产厂家及科研教学等。
产品别称
直流绝缘监察装置校验仪、便携式直流接地查找装置、直流系统绝缘校验仪
1．可在线或离线对绝缘监测装置或便携式接地查找仪进行校验；
2．ZX-PDF具有正极接地测试功能，可对被测装置进行正极接地测试精度及正极接地报警精度进行测试；
3．具有负极接地测试功能，可对被测装置进行负极接地测试精度及负极接地报警精度进行测试；
4．具有两极接地测试功能，可对被测装置进行两极接地功能检测，两极接地阻抗提供五组预设值，用户可自行设置组合；
5．具有电压精度测试功能，装置内部设有可调直流电压系统，用户可设定多个电压测试点，对被测装置电压测量精度进行测试；
6．具有电压越限告警测试功能，用户通过设置改变装置内部可调直流电压系统输出电压，可对被测装置电压越限告警功能进行检测；（该项功能在离线模式下测试）
7．具有交流接地测试功能，可对被测装置交流接地检测功能进行校验；（该项功能在离线模式下测试）
8．具有平衡电桥检测功能，通过该项功能，用户可对被测装置或直流系统的正对地绝缘电阻，负对地绝缘电阻，平衡电桥大小进行检测；
9．具有系统抗分布电容测试功能，用户可对系统正极接地阻抗，负极接地阻抗，正极对地分布电容，负极对地分布电容进行随意组合与设置；
10具有支路抗分布电容测试功能，用户可对支路正极接地阻抗，负极接地阻抗，正极对地分布电容，负极对地分布电容进行随意组合与设置；
11．具有信号分析功能，对于需要通过发信号进行接地检测的设备，可通过该项功能对被测装置的信号幅度，频率，功率等参数进行分析。
12．可以模拟单电源形成的环路情况，将环路开关打开之后，可以检验被测装置在环路电流下的校验能力。
1．使用环境
a)工作电源：AC220V±15%
b)环境温度：-20℃—45℃
c)相对湿度：0—90%
2．可控直流电源参数
a)直流电源输出：0-260V可设定
b)电压输出控制精度：0.2%
c)输出电流为1.2A
3．交流电源参数
a)输出电压等级：AC220V，AC50V
4．直流电压测量
a)直流电压测量分辨率：0.1V
b)正对地电压测量精度：0.1%
c)负对地电压测量精度：0.1%
d)系统电压测量精度：0.1%
5．正负极绝缘电阻参数
a)正负极对绝缘电阻可调范围：0—256
kΩ
b)正负极对绝缘电阻调节步长：1
kΩ
6．支路正负极对地分布电容参数
a)支路正负极对分布电容可调范围：0—16uF
b)支路正负极对分布电容调节步长：1uF
7．系统正负极对地分布电容参数
a)系统正负极对分布电容可调范围：0—125uF
b)系统正负极对分布电容调节步长：1uF
8．测试设置参数
a)可选择测试点组数：1—5组
b)测试时间间隔可设定范围：5—999S（秒）
c)测试时间可设定范围：5—999S（秒）
9．显示及触摸屏参数
a)显示屏尺寸：5.6寸TFT
b)显示屏分辨率：65536色，640×480
c)触摸屏分辨率：4096点
