操作视频BY2677E绝缘电阻测试仪是为了解决高压变电站、发电厂现场强干扰下对大型高压变压器、电动机、发电机、长距离电力电缆、管型母线等电气绝缘质量的评估而设计研制，特别适合110kv以上大容性强力干扰的测试现场。
产品别称
数字兆欧表、兆欧表、数字式兆欧表、数显兆欧表、绝缘表、绝缘电阻测试仪、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表、数字摇表、数显摇表、数字兆欧计、数字式兆欧计、高压数字绝缘电阻测试仪、数字高压绝缘电阻测试仪、数字高压兆欧表、数字式高压兆欧表、高压数字式兆欧表、数字绝缘表、数显绝缘表、电子式绝缘电阻测试仪、数字式绝缘电阻测试仪、数显式绝缘电阻测试仪、数显绝缘电阻测试仪、绝缘电阻仪、数字式电动兆欧表、数字式高压兆欧表、大功率高压兆欧表
1. 严格按照安全标准设计,输出电压：250V、500V 1000V、2500V、5000V、10000V。
2. 本仪器自动校准功能，测试前自动校准精度。
3. 本仪器具有实际试品带电电压测量功能、泄露电流测量功能、自动放电功能，通过实际试品带电电压测量功能能直观看出带负载后测试仪表跌落电压是否符合国家要求。
4. 可自动测量并记忆R15S、R60S 、R10min值,自动显示极化指数(PI),诱电吸收比(DAR)的测试值和测试时间。
5. BURN测试模式，对于出现短路故障（绝缘电阻很小时）可以通过此种模式进行尝试性烧穿。
6. 自动放电。

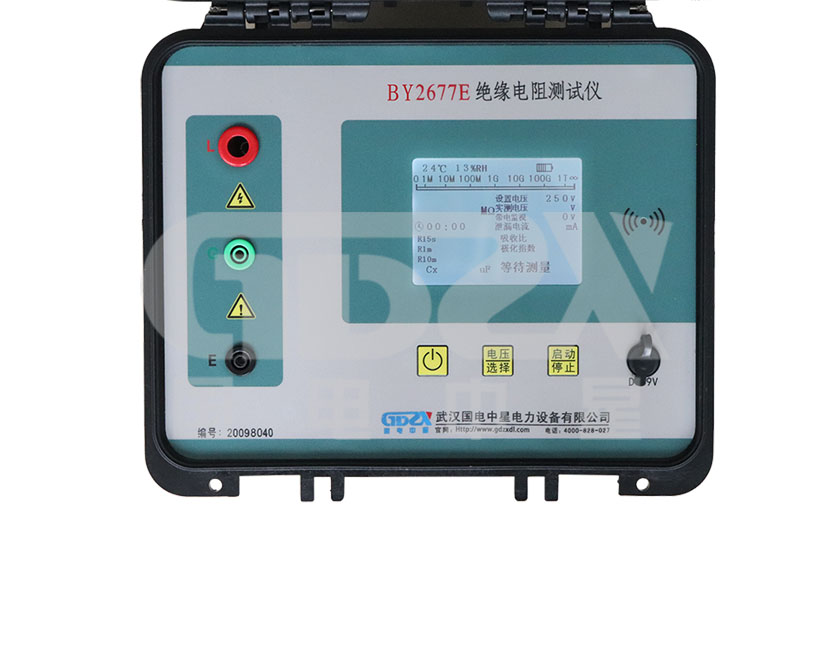

7. 模拟指针与数字显示共存，数字反映被试品绝缘电阻的精确度，模拟指针能反映测试过程中绝缘电阻的动态变化。
8. 升压时告警功能，蜂鸣器警示有高压输出，远离试验场地，试验完毕警示声音自动停止。
9. 设备自检短路故障诊断功能。
10. 电池电量数字显示和欠压报警保护功能(智能电池充电管理)。
11. 自动关机功能：本仪器有自动关机功能，测量结束过10分钟，自动关机。
1. 安全规格
IEC 61010-1 CAT.IV 600V 污染度2
IEC 61326 EMC 规格：测试，控制和检验用电气设备
IEC60529 IP64 (外盒合闭状态)
2. 本仪器安全性能符合国际标准：IEC61010－1：2001。
3. 本仪器执行标准：Q/WKD10。
1) 绝缘电阻：50MW (测量线路与外壳间)
2) 耐 压：AC 10kV 50Hz 1min (测量线路与外壳间)
3) 工作温度与湿度：－10℃ ～ +50℃ 85%RH
4) 贮存温度与湿度：－15℃ ～ +55℃ 90%RH

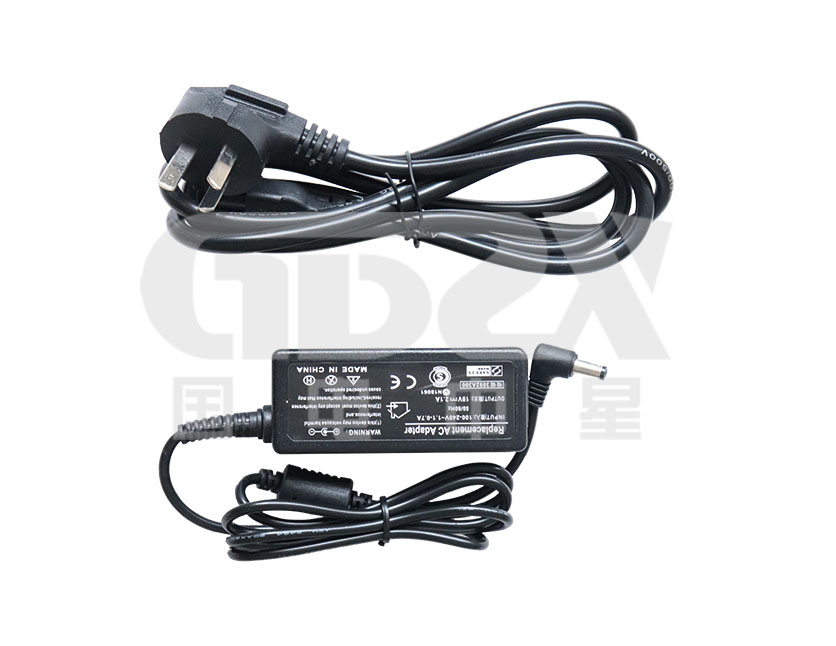

5) 充电电源：220V±10%，50/60 HZ
6) 电池供电：16V锂离子可充电蓄电池，2600mAH或者边充电边测量，不影响测试精度。
7) 尺 寸：27×22×15cm
8) 重 量：3kg
9) 测试电压精度：标称值的100%到110%
10) 电压测量精度：5%+10V
11) 短路电流：5mA(可定做10mA)
12) 显示方式：数字和模拟指针双显
4. 绝缘电阻测试量程和精度
额定电压（kV） | 0.25、 0.5、1、2.5、5、10（kV） |
测量电压(kV) | 额定电压 ×（1±10%） 负载阻值不低于量程的1% |
| 误差为10% RDG的范围 | (0.001～50)GW/10kV (0.001～50)GW/5kV (0.001～20)GW/2.5kV (0.001～20)GW/1kV (0.0001～10)GW/0.5kV (0.0001～10)GW/0.25kV |
| 误差为 20%RDG的范围 | (50～2000)GW/10kV (50～1000)GW/5kV (20～100)GW/2.5kV (20～100)GW/1kV (10～50)GW/0.5kV (0.0001～50)GW/0.25kV |
没有要求 | >10TΩ |
输出短路电流 | ≥5mA |
吸收比、极化指数的测量范围 | 测量范围: 0.01 ～9999.99 误差: ±(1%RDG＋1d) |
输出电压显示误差范围 | ±(3%RDG + 1d) |
| 带电监视 | 报警AC 0-3KV（参考值） |
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027

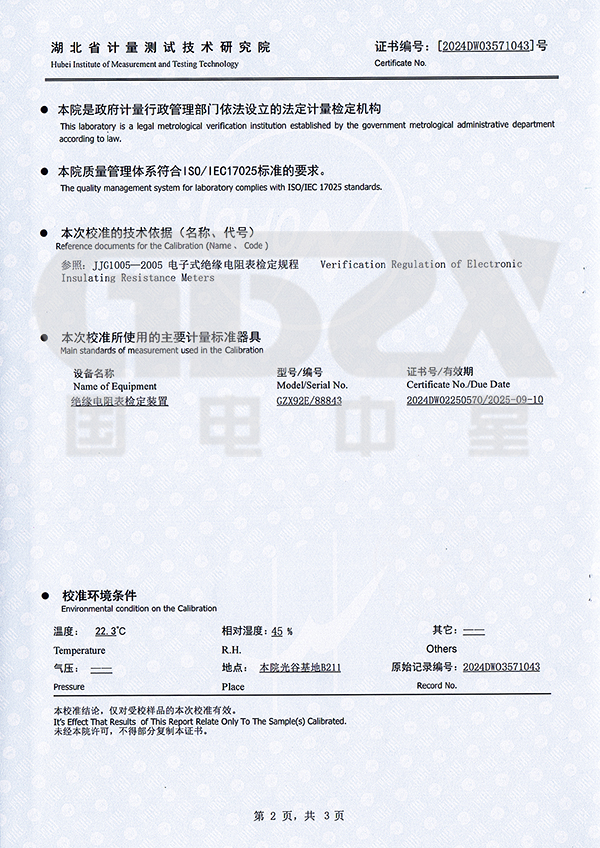

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
-
