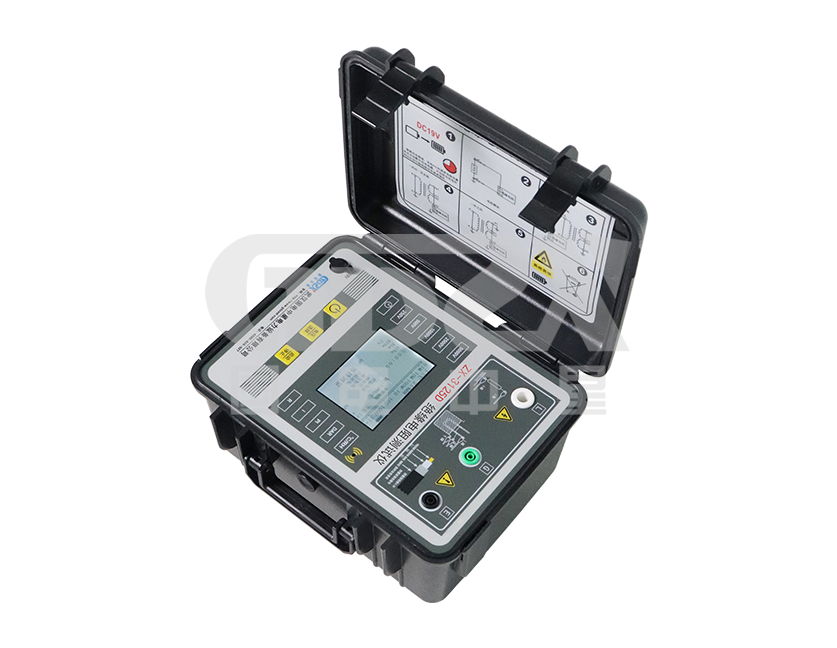

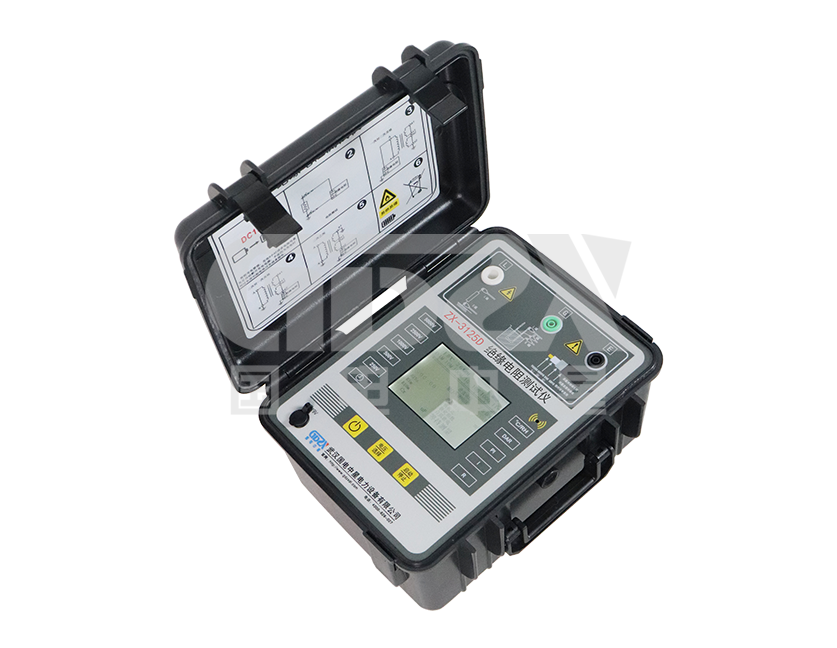

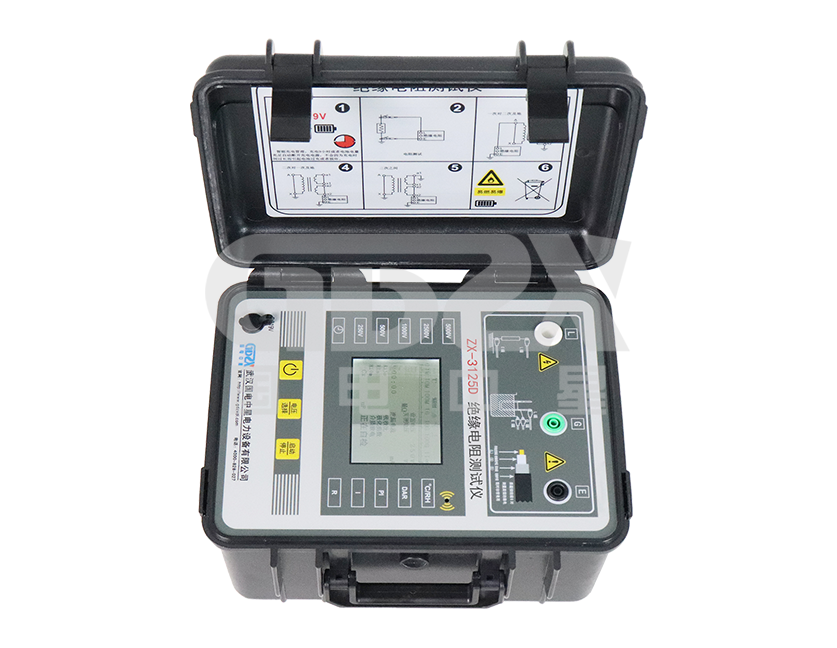

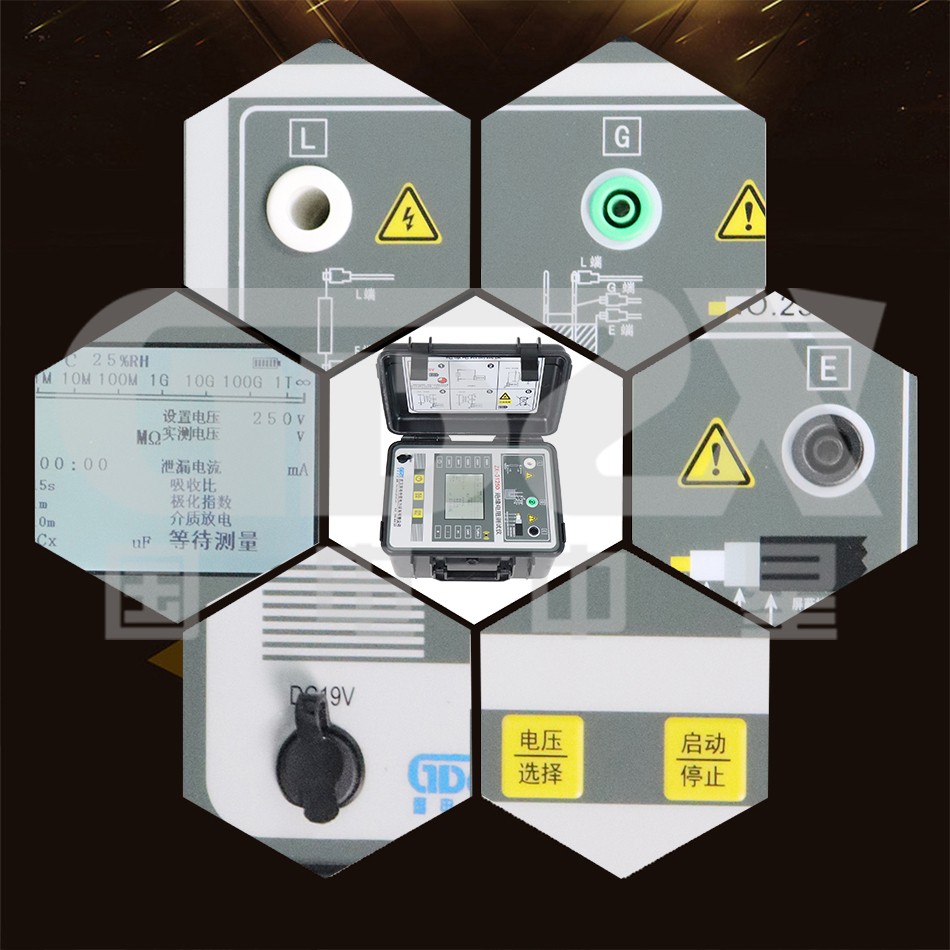

操作视频ZX-3125D绝缘电阻测试仪通过测试系统中不同组件的绝缘电阻（变压器、开关装置、导线、马达）可以隔离并修复发生故障的部件。利用绝缘测试来检验试品对地或者相邻导体之间的绝缘对保证产品质量和运行中的人身及设备安全具有重要意义。在给系统加电之前，利用绝缘测试验证它是健全的，能够改善系统的性能；绝缘测试能够发现制造工艺问题和设备缺陷，而这些问题在设备发生故障之前一般是发现不了的。
产品别称
数字兆欧表、指针兆欧表、绝缘表、数字高压兆欧表、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表、电子式绝缘电阻测试仪 、大功率高压兆欧表
1. 严格按照安全标准设计,输出电压：250V、500V 1000V、2500V、5000V。
2. 本仪器自动校准功能，测试前自动校准精度。
3. 本仪器具有实际试品带电电压测量功能、泄露电流测量功能、自动放电功能，通过实际试品带电电压测量功能能直观看出带负载后测试仪表跌落电压是否符合国家要求。
4. 可自动测量并记忆R15S、R60S 、R10min值,自动显示极化指数(PI),诱电吸收比(DAR)的测试值和测试时间。
5. 抗干扰性能优越，在干扰电流达到2mA时，仪器仍然保证测试精度，抗干扰能力强，特别使用于110KV及以上大容量变压器和长距离电力电缆电力系统使用。
6. 自动放电。
7. 模拟指针与数字显示共存，数字反映被试品绝缘电阻的精确度，模拟指针能反映测试过程中绝缘电阻的动态变化。
8. 升压时告警功能，蜂鸣器警示有高压输出，远离试验场地，试验完毕警示声音自动停止。
9. 电池电量数字显示和欠压报警保护功能(智能电池充电管理)。
10. 自动关机功能：本仪器有自动关机功能，测量结束过10分钟，自动关机。
11. 短路保护，短路状态下泄漏电流大停止测试。
1. 绝缘电阻：50MW (测量线路与外壳间)
2. 耐 压：AC 10kV 50Hz 1min (测量线路与外壳间)
3. 工作温度与湿度：－10℃ ～ +50℃ 85%RH
4. 贮存温度与湿度：－15℃ ～ +55℃ 90%RH
5. 充电电源：220V±10%，50/60 HZ
6. 电池供电：14.8V锂离子可充电蓄电池
7. 尺 寸：27×22×15cm
8. 重 量：3kg
9. 测试电压精度：-10%-20%
10. 电压测量精度：5%+10V
11. 绝缘电阻测试量程和精确度
额定电压（kV） | 0.25、0.5、1、2.5、5 |
测量电压(kV) | 额定电压 ×（1±10%） 负载阻值不低于量程的1% |
| 最小误差为 10%RDG的范围 | 1MΩ～50GΩ /5kV 1MΩ～50GΩ /2.5kV 0.2MΩ～20GΩ /1kV 0.2MΩ～10GΩ /0.5kV 0.2MΩ～5GΩ /0.25kV |
| 最大误差为 20%RDG的范围 | 50GΩ～4000GΩ /5kV 50GΩ～1000GΩ /2.5kV 20GΩ～400GΩ /1kV 10GΩ～200GΩ /0.5kV 5GΩ～100GΩ /0.25kV |
输出短路电流 | ≥5mA |
ZX-3125系列绝缘电阻测试仪选型一览表 | ||||
型号 | 电压 | 电池类型 | 吸收比/极化指数功能 | 结构 |
ZX-3125A | 5000v | 干电池 | 有 | 手持式 |
ZX-3125B | 5000v | 充电锂电池 | 有 | 手持式 |
ZX-3125C | 5000v | 充电锂电池 | 无 | 箱式 |
ZX-3125D | 5000v | 充电锂电池 | 有 | 箱式 |
