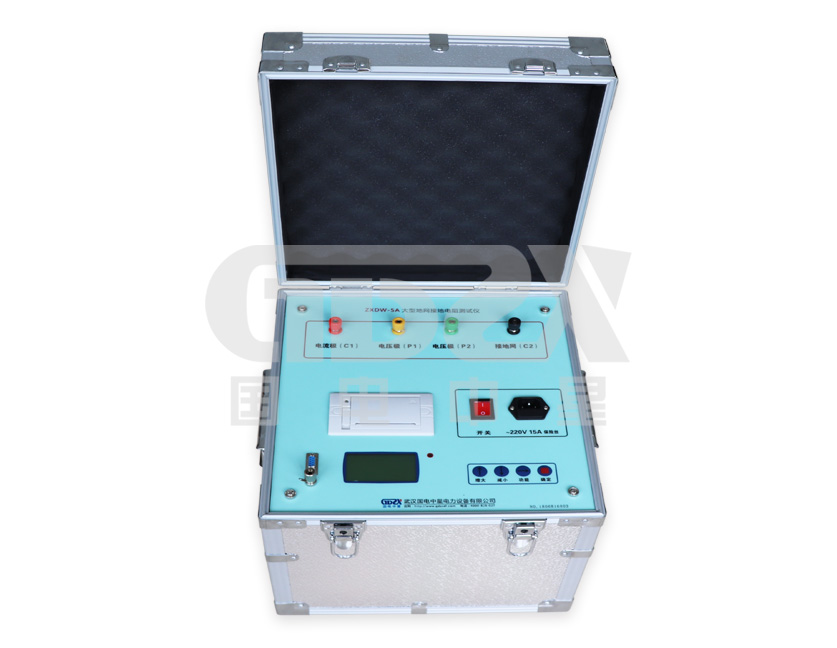

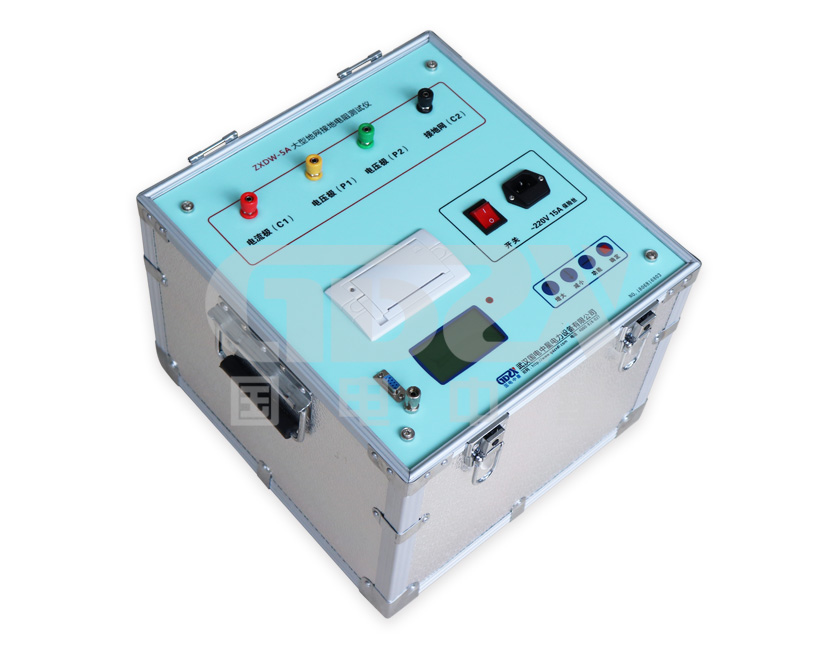

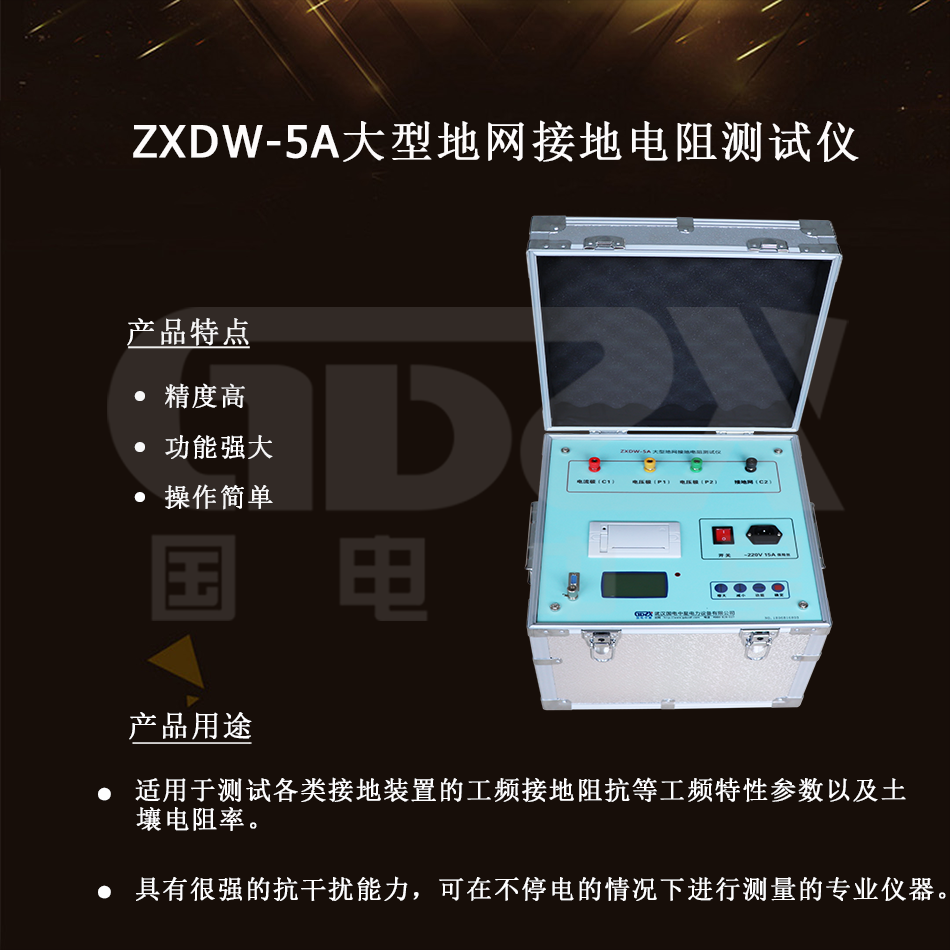

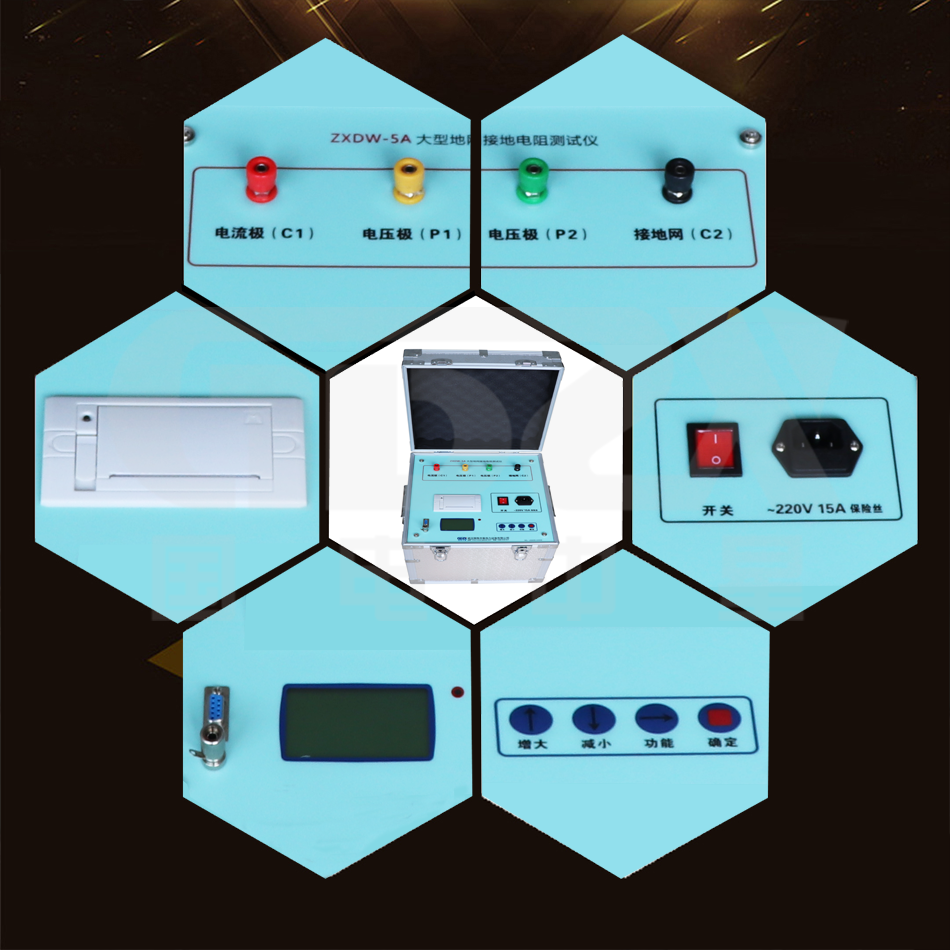

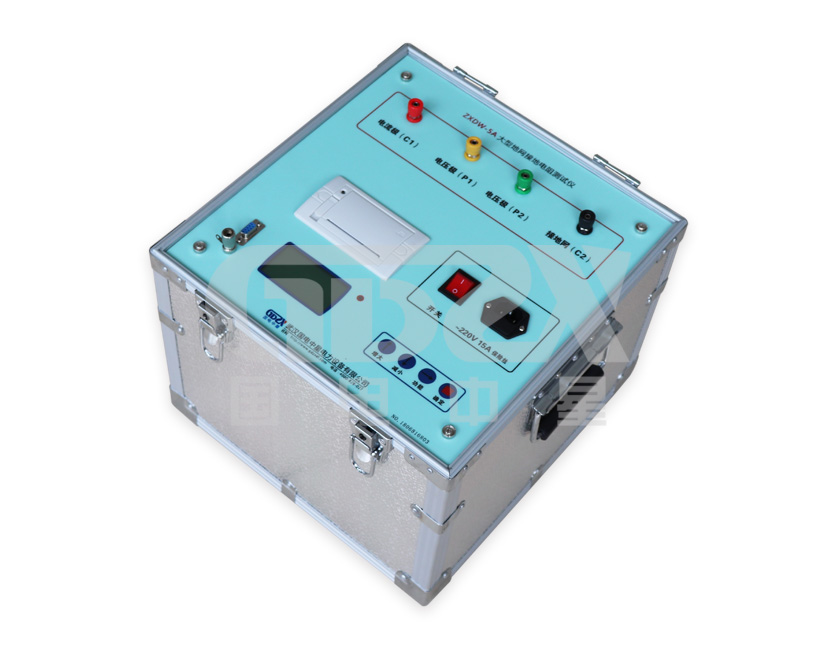

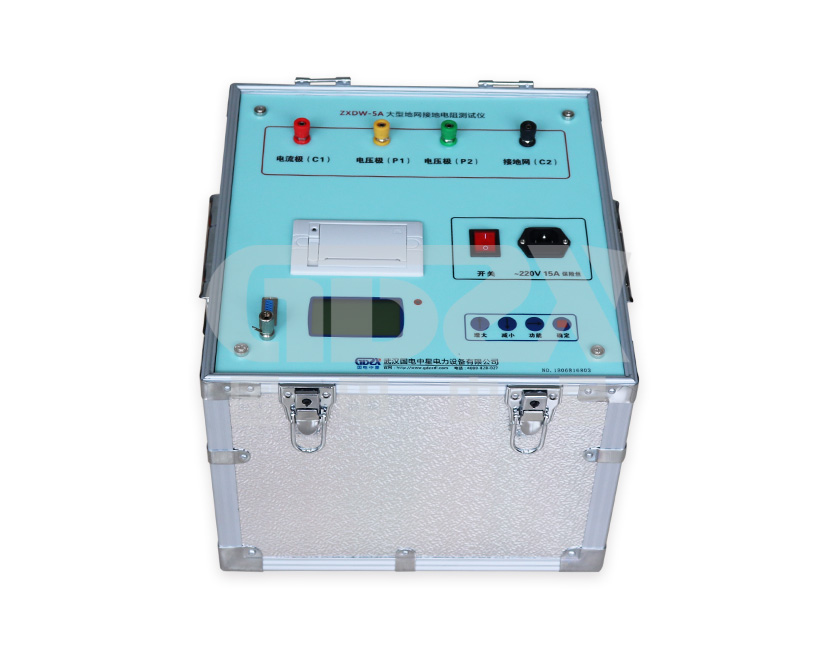

ZXDW-5A大型地网接地电阻测试仪可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

    本仪器适用于测试各类接地装置的工频接地阻抗等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流为5A，不会引起测试时接地装置的电位过高，同时它还具有很大的抗干扰能力，故可以在不停电的情况下进行测量。

产品别称
变频大电流接地阻抗测试仪，大型接地网接地阻抗测试系统、接地装置特性参数测试系统、大地网接地阻抗测试仪，接地阻抗测试仪，变频抗干扰接地阻抗测试仪、变电站接地网接地特性参数测试仪、变频大电流多功能接地阻抗测试仪等

1. 阻抗测量范围：0～5000Ω

2. 分辨率：0.001mΩ

3. 测量误差：±（读数×2％+0.01Ω）

4. 测试电流波形：正弦波

5. 测试电流频率：45、50、55、60、65Hz单频

           　　　      45/55Hz、55/65Hz、47.5/52.5Hz自动双变频

6. 输出电流：1、2、3、4、5A

7. 输出电压：400V

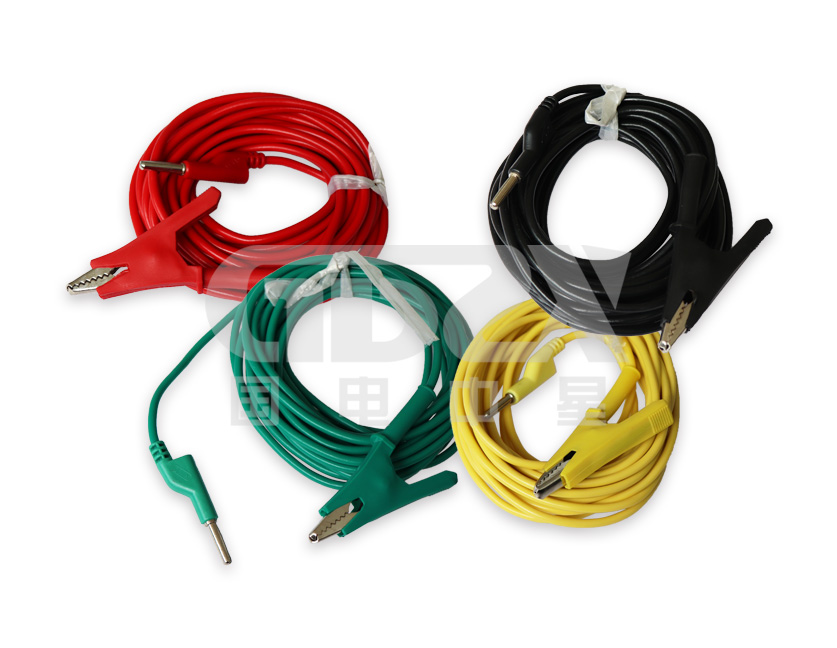

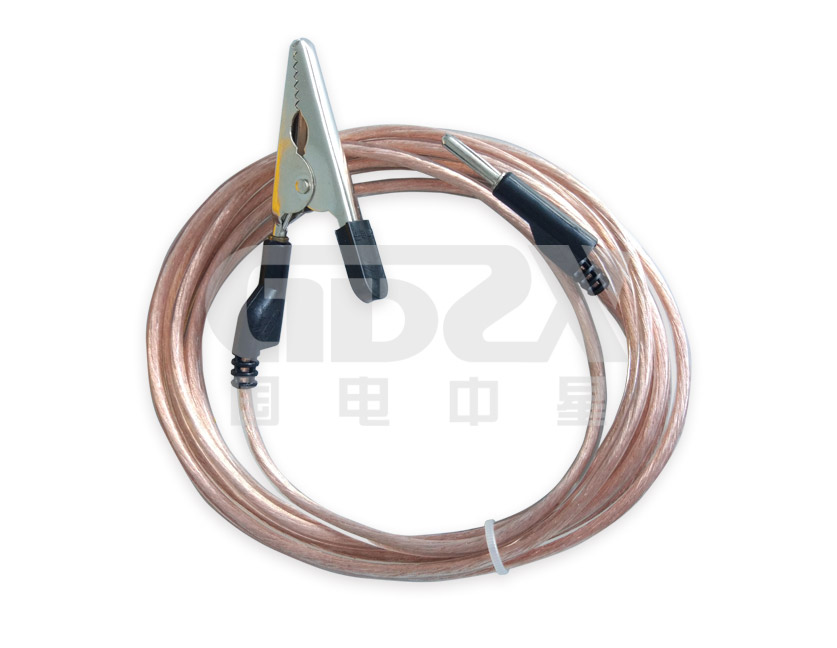

8. 测量线要求：电流线铜芯截面积≥1.5mm²

               电压线铜芯截面积≥1.0mm²

9. 供电电源：AC180～270V，50/60Hz

10. 外形尺寸：440×350×210mm

11. 仪器重量：18kg

注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027

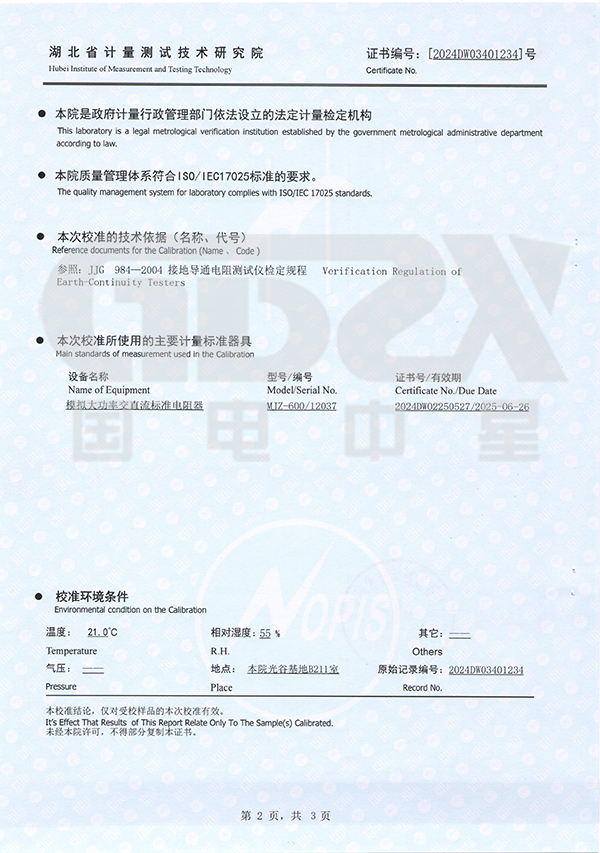

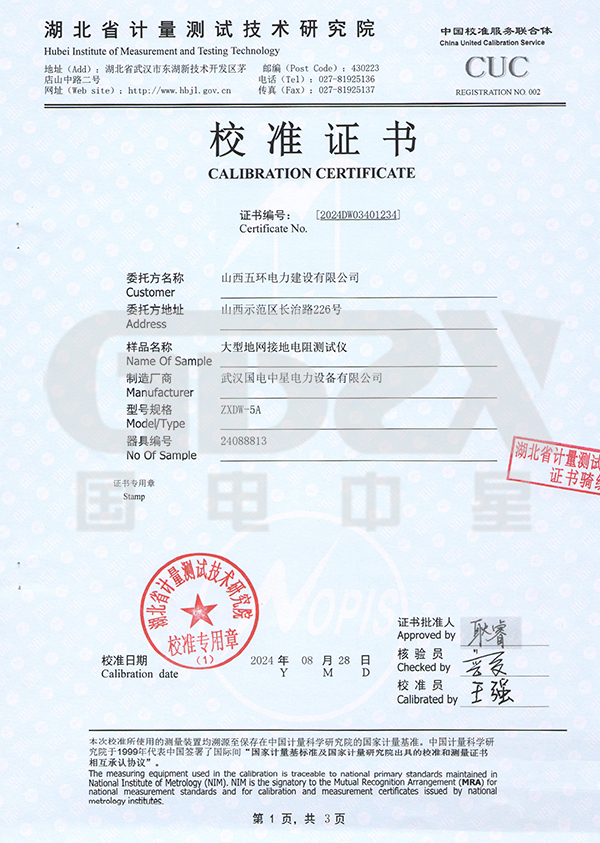

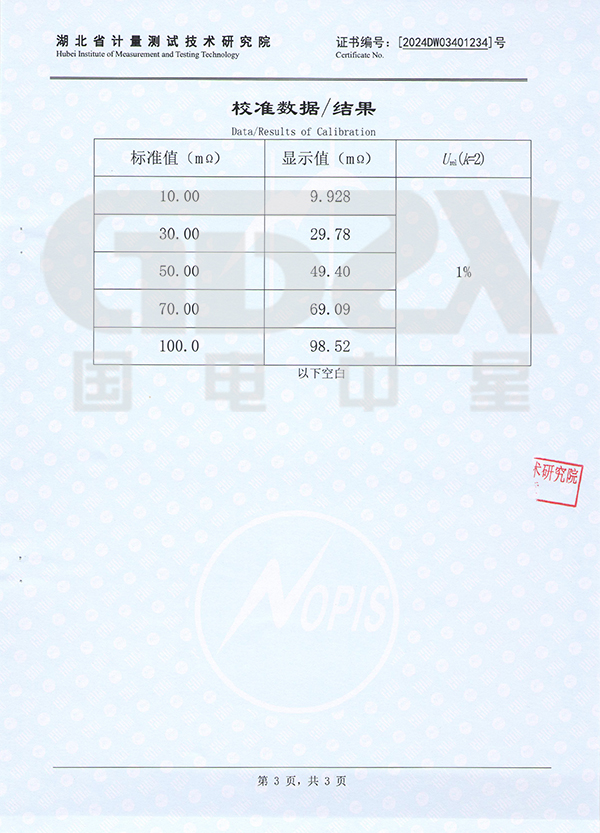

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
