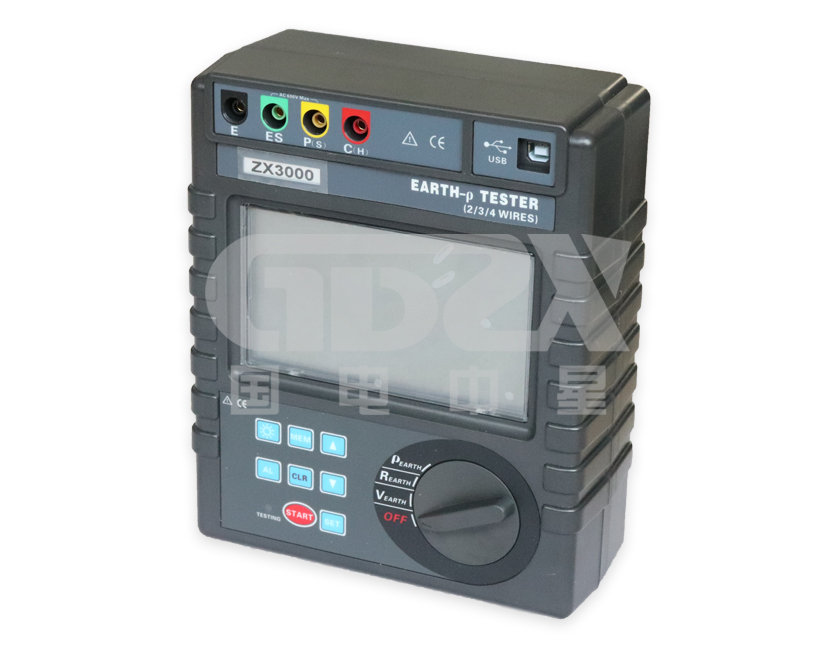

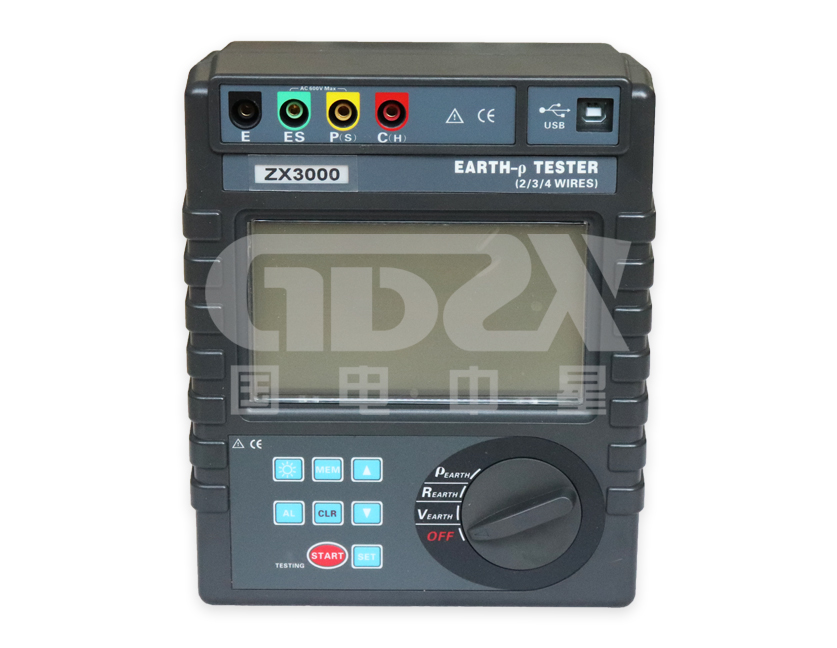

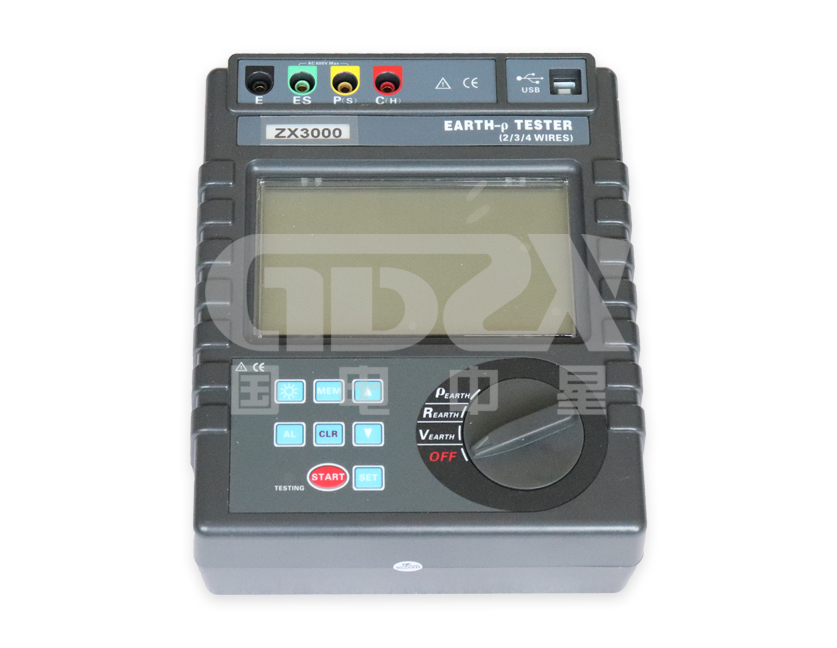

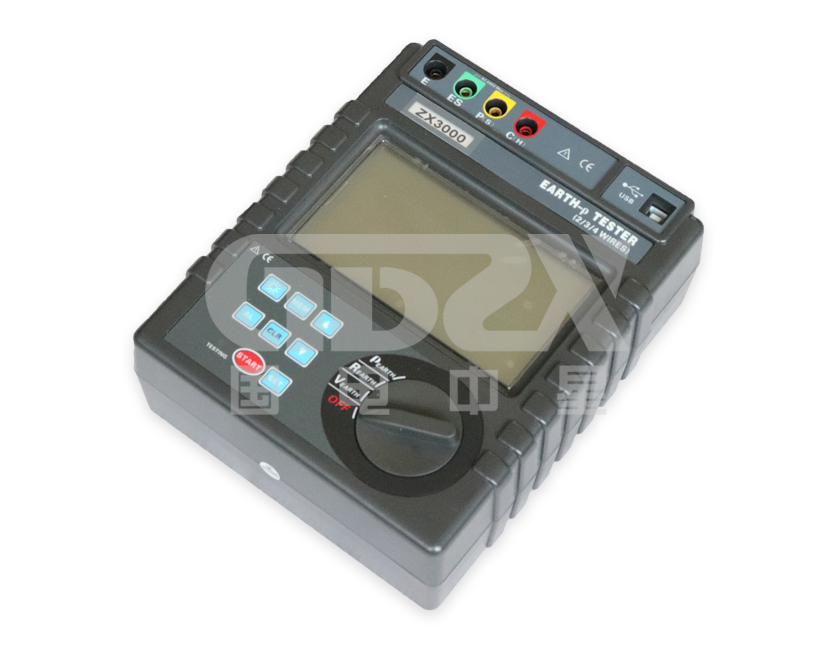

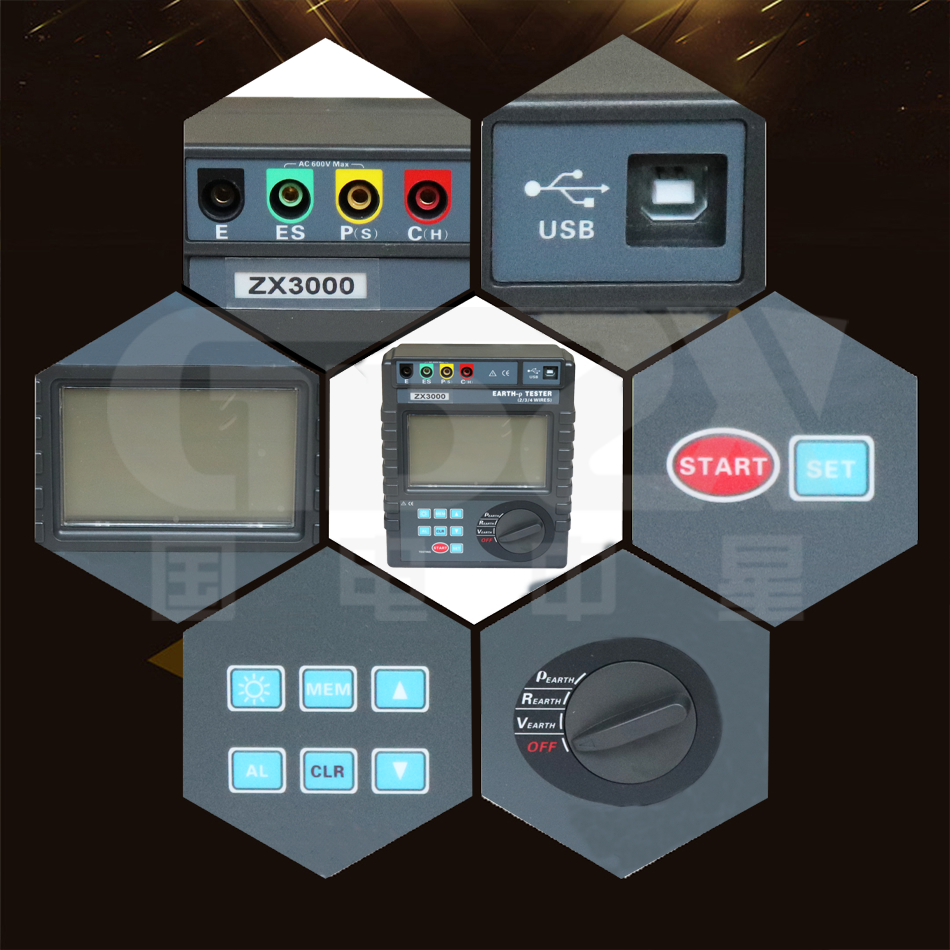

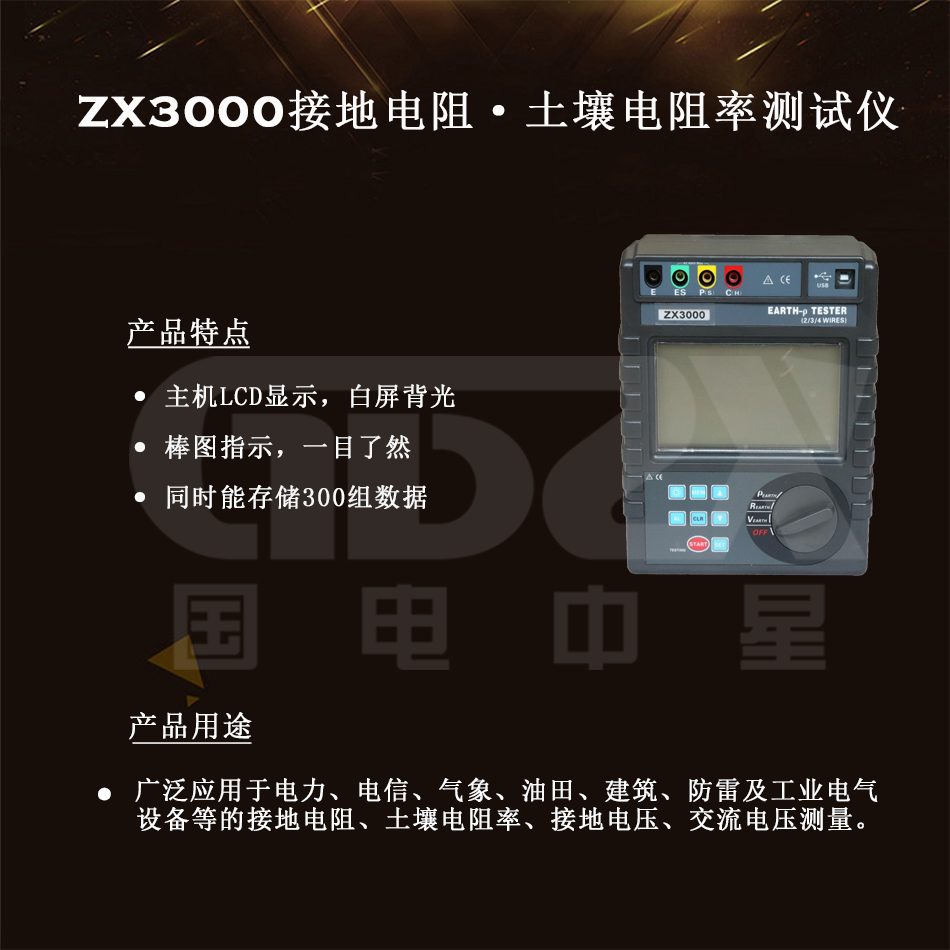

ZX3000接地电阻·土壤电阻率测试仪

参考标准:IEC61010

● 由主机、监控软件、测试线、辅助接地棒、通讯线等组成。
● 主机LCD显示,白屏背光,棒图指示,一目了然。
● 同时能存储300组数据。
● 具有历史数据读取、查阅、保存、报表、打印等功能。

注: 关于产品购买、技术维护等服务,欢迎致电! 4000-828-027
产品简介

ZX3000接地电阻·土壤电阻率测试仪专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的,采用数字及微处理技术,精密4线法、3线法和简易2线法测量接地电阻,导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术,自动识别干扰并选择测量频率,使干扰的影响减小,提供更加准确的接地电阻值。具有独特的抗干扰能力和环境适应能力,重复测试一致性好,确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。


产品别名
精密接地电阻测试仪、四线接地电阻测试仪、二三四线接地电阻测试仪、土壤电阻率测试仪

性能特点
技术指标

1.基准条件和工作条件

影响量

基准条件

工作条件

备注

环境温度

23℃±1℃

-10℃~40℃

----

环境湿度

40%~60%

<80%

----

仪表工作电压

9V±0.1V

9V±1.5V

----

辅助接地电阻值

<100Ω

<30kΩ

rC、rP

干扰电压

<20V

----

干扰电流

<2A

----

测R时电极间距

a>5d

a>5d

----

ρ时电极间距

a>20h

a>20h

----

2.一般规格

功    能

二三四线测量接地电阻、土壤电阻率;接地电压、交流电压测量

电    源

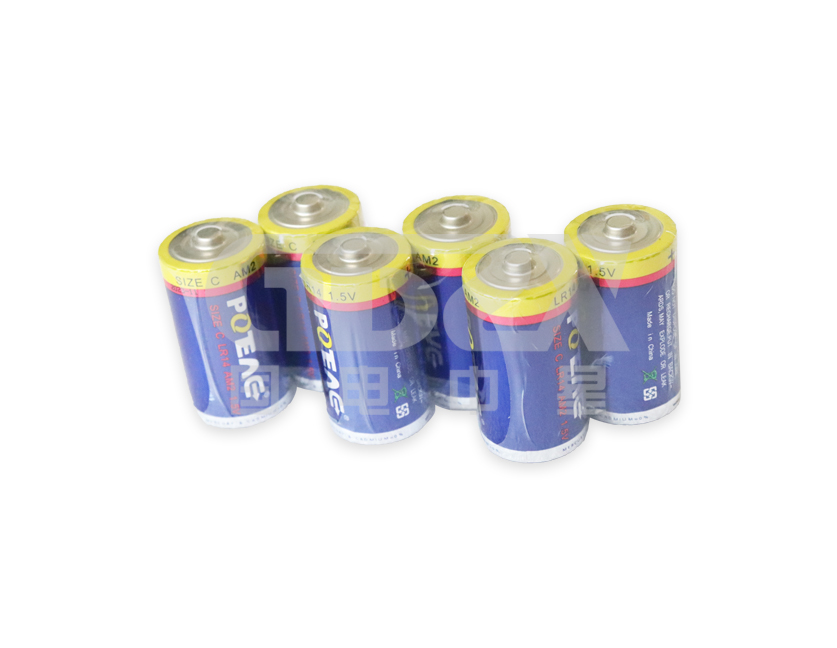

DC 9V (碱性干电池 LR14 1.5V 6节 ,连续待机300小时)

量    程

接地电阻:0.00Ω~30.00kΩ

土壤电阻率:0.00Ωm9000kΩm

接地电压:0V~600V

测量方式

精密4线、3线法测量、简易2线测量接地电阻

测量方法

接地电阻:额定电流变极法,测量电流20mA Max

土壤电阻率:四极法(温纳法)

对地电压:平均值整流(P(S)-ES接口间

测试频率

128Hz/111Hz/105Hz/94Hz(AFC)

短路测试电流

AC 20mA max

开路测试电压

AC 40V max

测试电压波形

正弦波

电极间距范围

可设定1m100m

换    档

接地电阻:0.00Ω~30.00kΩ全自动换档

土壤电阻率:0.00Ωm~9000kΩm全自动换档

背    光

可控白屏背光,适合昏暗场所使用

显示模式

4位LCD显示,白屏背光

测量指示

测量中LED闪烁,LCD倒计数,进度棒图指示

LCD尺寸

128mm×75mm

LCD显示域

124mm×67mm

仪表尺寸

高宽厚:212mm×175mm×76mm

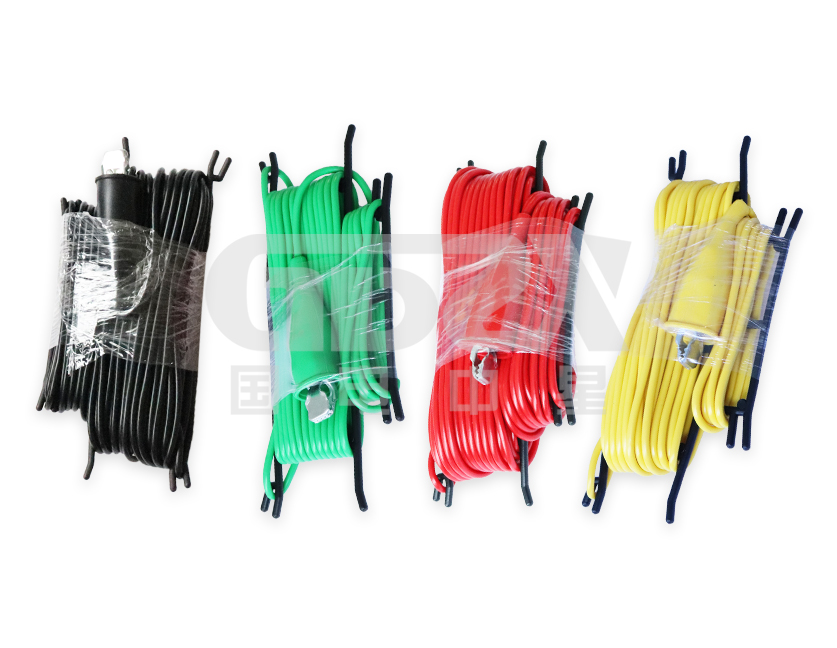

标准测试线

4条:红色20m,黑色20m,黄色10m,绿色10m各1条

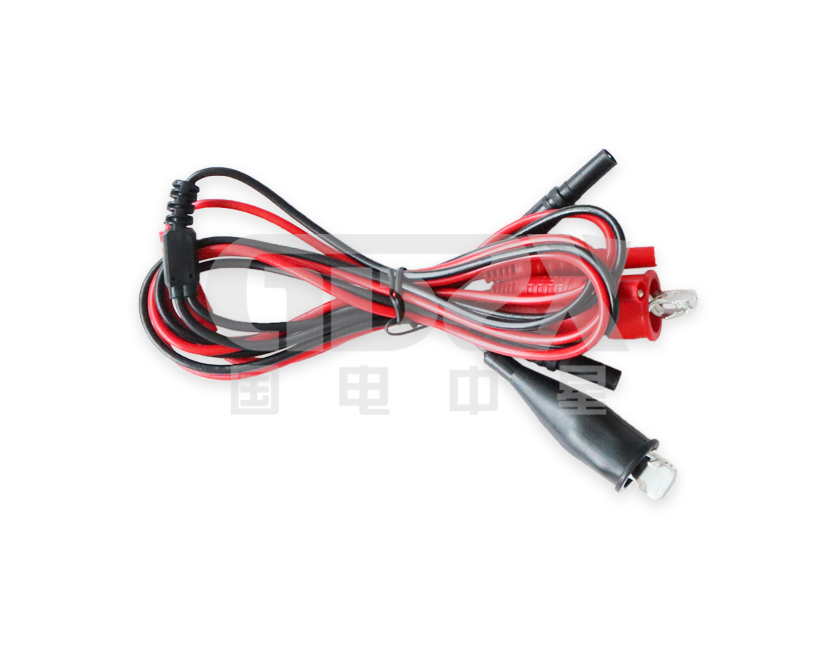

简易测试线

2条:红色1.6m,黑色1.6m各1条

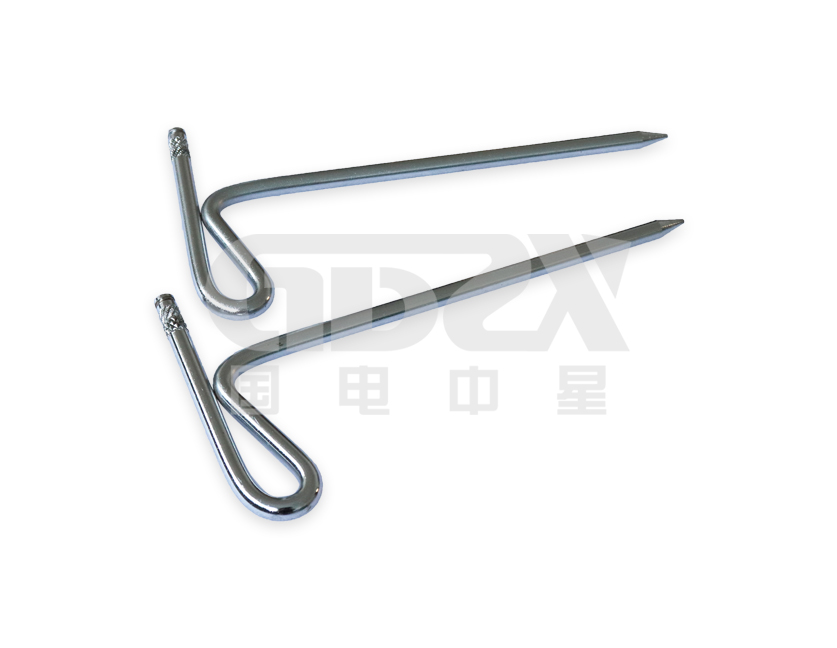

辅助接地棒

4根:φ10mm×150mm

测量时间

对地电压:约3次/秒

接地电阻、土壤电阻率:约5秒/次

测量次数

5000次以上(短路测试,测1次,停30秒再测)

线路电压

AC 600V以下测量

通讯接口

具有USB接口,软件监控,存储数据可以上传电脑,保存打印

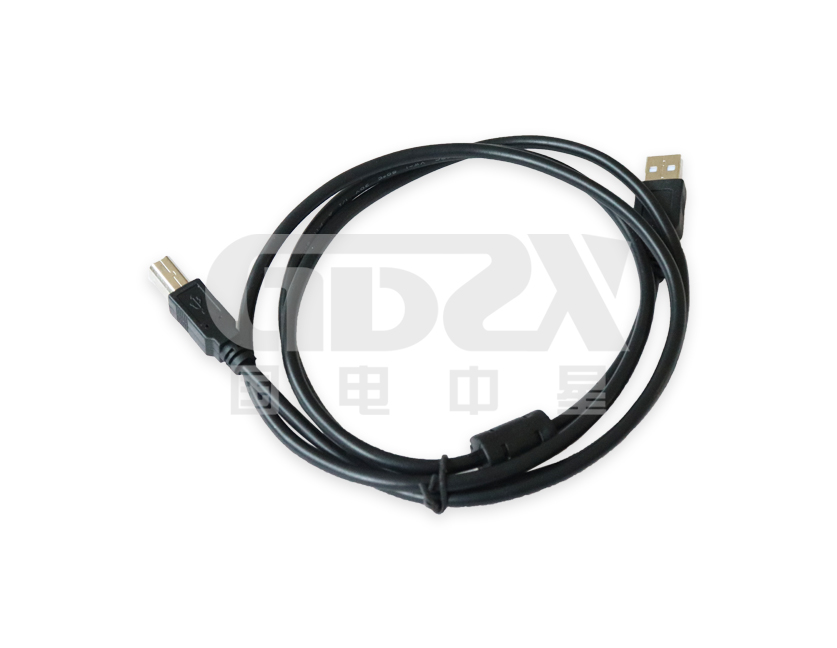

通 讯 线

USB通讯线1条,长1.5m

数据存储

300组,“MEM”存储指示,显示“FULL”符号表示存储已满

数据保持

保持数据时“HOLD”符号指示

数据查阅

查阅数据时“READ”符号指示

溢出显示

量程溢出时“OL”符号指示

干扰测试

自动识别干扰信号,干扰电压高于5V时“NOISE”符号指示

辅助接地测试

具有辅助接地电阻值测试功能,0.00KΩ~30kΩ(100R+rC<50kΩ,100R+rP<50kΩ)

报警功能

测量值报警设定值时,“嘟--嘟--嘟--”报警提示

电池电压

当电池电压降到约7.5V时,电池电压低符号“    ”显示,提醒更换电池

工作电流

待机: 约20mA(背光关闭)

开机开背光:约45mA(背光关闭25mA)

测量:约100mA(背光关闭)

质    量

仪表:950g

测试线:1560g

辅助接地棒:935g(4根)

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-20℃~60℃;70%rh以下

过载保护

测量接地电阻:C(H)-EP(S)-ES各端口间AC 280V/3秒

绝缘电阻

20MΩ以上(电路与外壳之间500V)

耐    压

AC 3700V/rms(电路与外壳之间)

电磁特性

IEC61326(EMC)

适合安规

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2);IEC61010-031;IEC61557-1(接地电阻);IEC61557-5(土壤电阻率);JJG 366-2004。

3.基准条件下基本误差及性能指标

测量功能

测量范围

精   度

分辨力

接地电阻(R)

0.00Ω~30.00Ω

±2%rdg±3dgt

0.01Ω

30.0Ω~300.0Ω

±2%rdg±3dgt

0.1Ω

300Ω~3000Ω

±2%rdg±3dgt

1Ω

3.00kΩ~30.00kΩ

±4%rdg±3dgt

10Ω

土壤电阻率(ρ)

0.00Ωm~99.99Ωm

 (ρ=2πaR  a:1 m100m;π=3.14)

0.01Ωm

100.0Ωm~999.9Ωm

0.1Ωm

1000Ωm~9999Ωm

1Ωm

土壤电阻率(ρ)

10.00kΩm~99.99kΩm

(ρ=2πaR  a:1 m100m;π=3.14)

10Ωm

100.0kΩm~999.9kΩm

100Ωm

1000kΩm~9000kΩm

1kΩm

接地电压

AC 0.0~600V

±2%rdg±3dgt

0.1V

注:1. rC maxrP max时的附加误差≤±3%rdg±5dgt

(rC max4kΩ+100R50kΩ;rP max4kΩ+100R50kΩ)

2. 5V干扰电压时的附加误差≤±5%rdg±5dgt
