操作视频运行中的复合绝缘子由于污秽、潮湿、放电、低温等因素的影响，表面会 出现严重的污损或老化现象，致使其表面憎水性变差造成绝缘子在阴雨等潮湿 天气中表面绝缘强度急剧下降，导致沿面闪络，造成污闪。对复合绝缘子进行 憎水性检测可以很好的掌握绝缘子的抗污闪能力，以便及时维护防止事故发生。

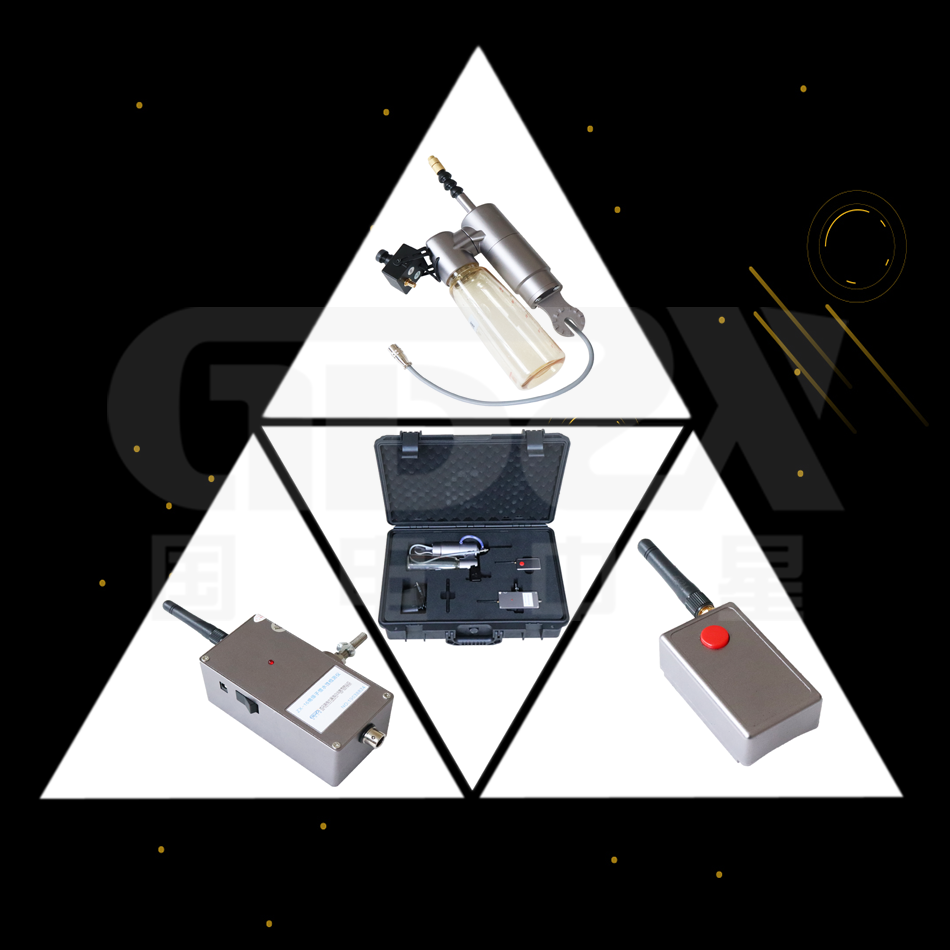

ZX-16绝缘子憎水性检测仪结构简单，操作方便，可以快速准确的判断绝缘子的憎水性状况。
GB/T 19519-2014《架空线路绝缘子 标称电压高于 1000V 交流系统用悬垂 和耐张复合绝缘子 定义、试验方法及接收准则》 GB/T 24622-2022《绝缘子表面湿润性测量导则》 DL/T 1000.3-2015《标称电压高于 1000V 架空线路用绝缘子使用导则 第 3部分：交流系统用棒型悬式复合绝缘子》 DL/T 1474-2021《标称电压高于 1000V 交、直流系统用复合绝缘子憎水性 测量方法》
1. 带电检测各种复合绝缘子、检测硅橡胶及 RTV 喷涂材料的憎水性；

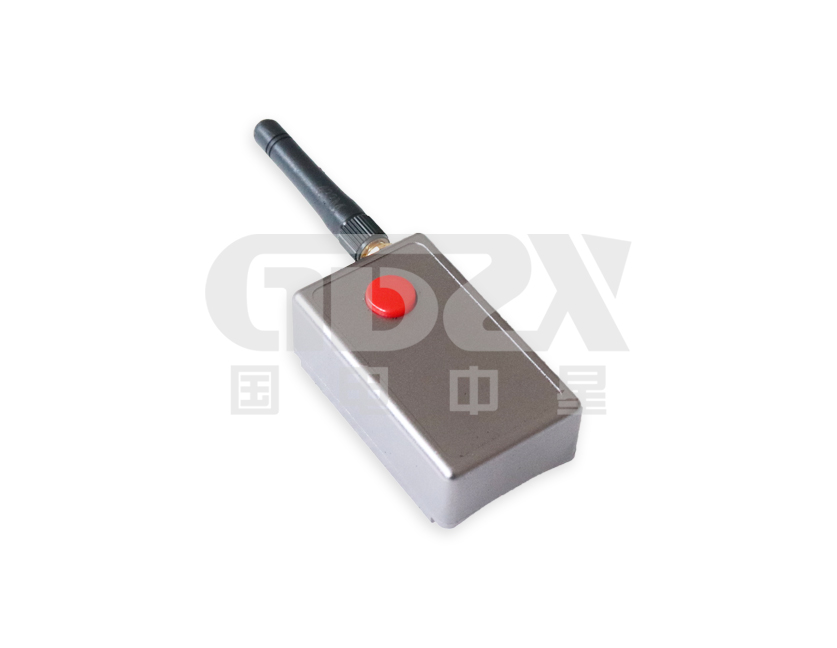

2. 无线遥控控制电动喷水部分自动喷水，电动喷水部分自动进行快速精确雾化 喷水，保证了操作人员的安全。
3. 通过高清摄像获得高清憎水性图片，分析系统根据憎水性图片获得信息进行 计算，自动判断憎水等级。
4. 憎水性分析软件具有自动准确分析憎水性等级、记录每次检测的各种数据及 图形、可查询每次及每串绝缘子的检测记录等功能。
测试方法 | 喷水分级法（HC 分级法） | |

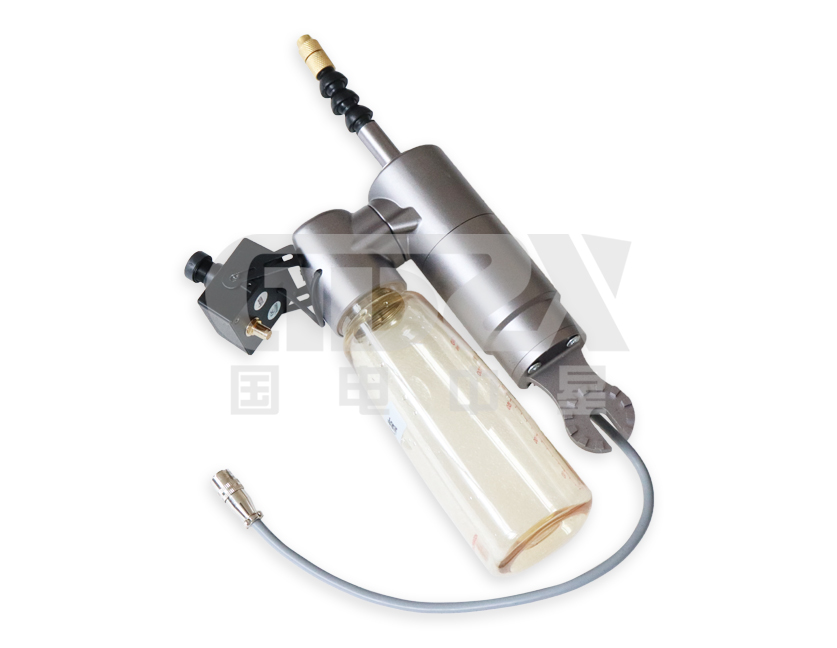

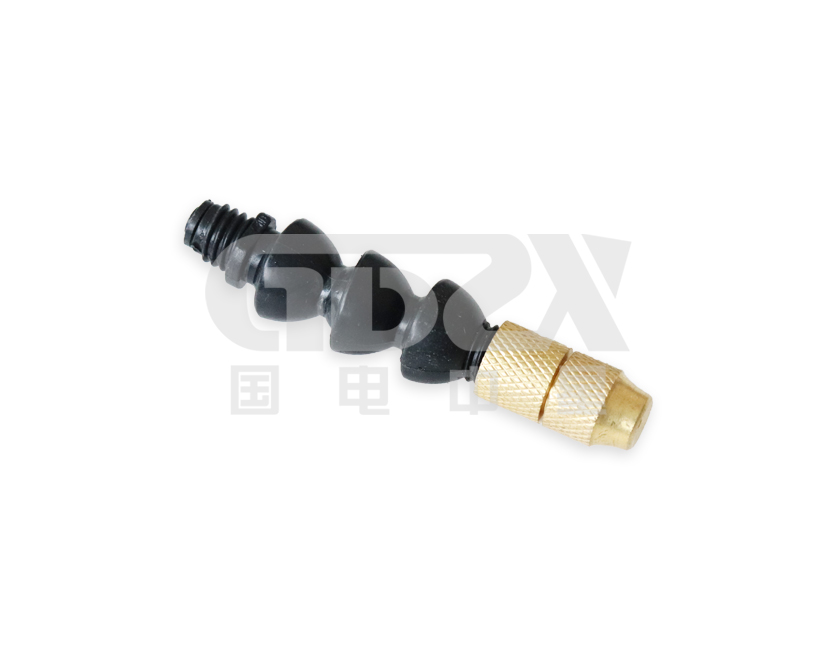

电动喷水装置 | 工作频段 | 2.4G |
遥控距离 | 大于 100m | |

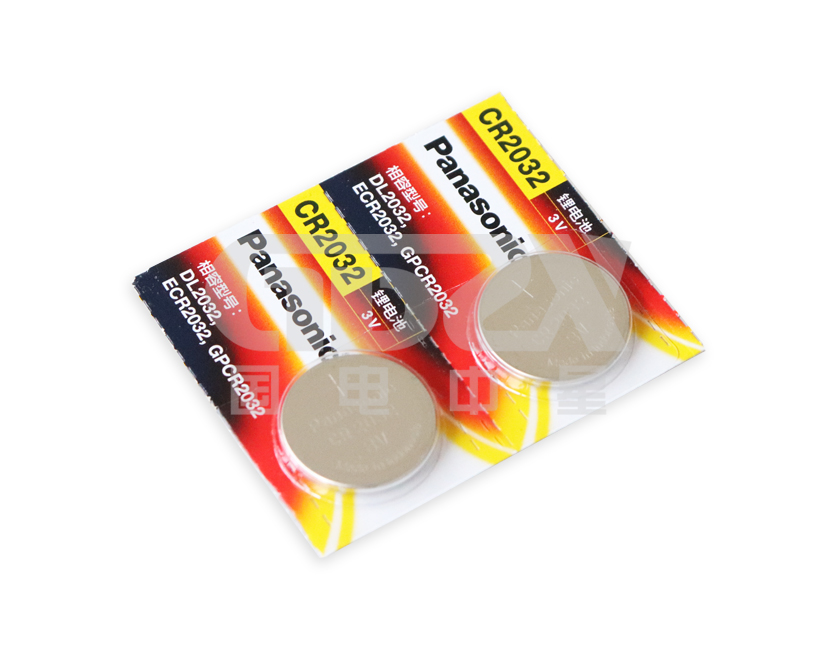

遥控供电电源 | 1 节 3.6V 锂电池 | |
接收角度 | 360° | |
流 量 | 0.6L/min@3bar | |
喷流角度 | 30°@3bar | |
喷射角度 | 50-80° | |
单次喷水量 | 0.7mL～1mL | |
单次测量喷水次数 | 25 次 | |
总喷水量 | 17～25mL | |
装置供电电源 | 12V 2000mAh 锂电池，单次充电可保证装置连
续喷水 2 小时，能够完成 100 次以上测量 | |
储水瓶容量 | 240ml | |

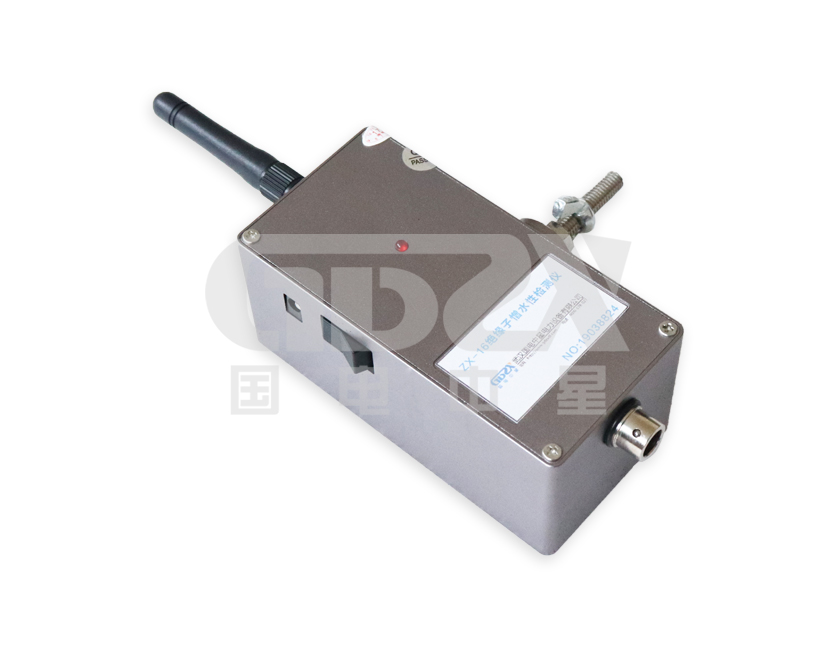

取照装置 | 取像终端 | 专用摄像头 |
像素 | 200 万（有效像素：720x1280） | |
图片格式 | JPEG | |
天线 | 定向，不可折弯，5dB 全向增益 | |
终端固定方式 | 可调万向卡件 | |
通讯方式 | WiFi 热点、无线连接 | |
传输距离 | 10 米以内 | |
活动角度 | 上下可微调 | |

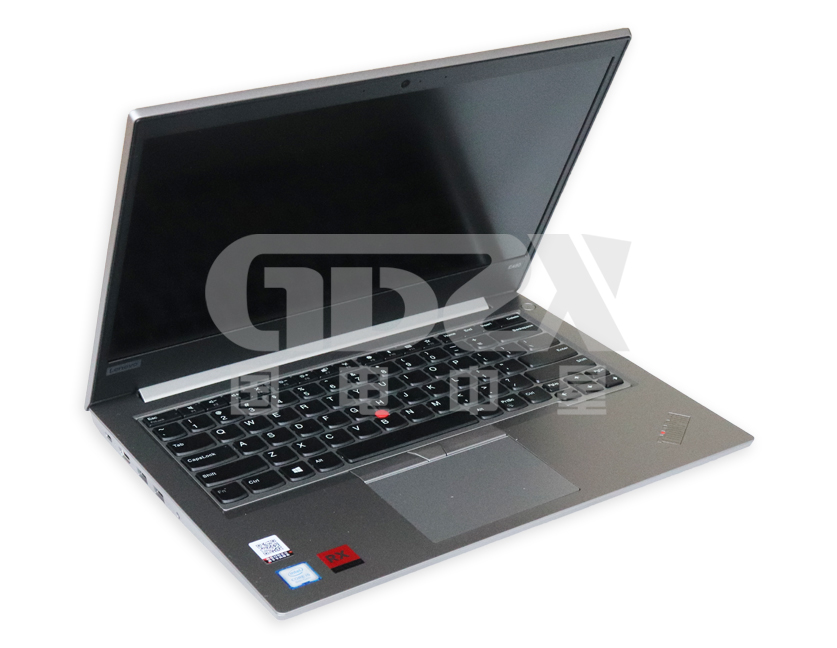

憎水性分析软件 | 对喷水后的图像进行处理，进而判断图象中水 珠形状所代表的静态接触角和绝缘子的憎水等级，支持人工和自动分析。 | |

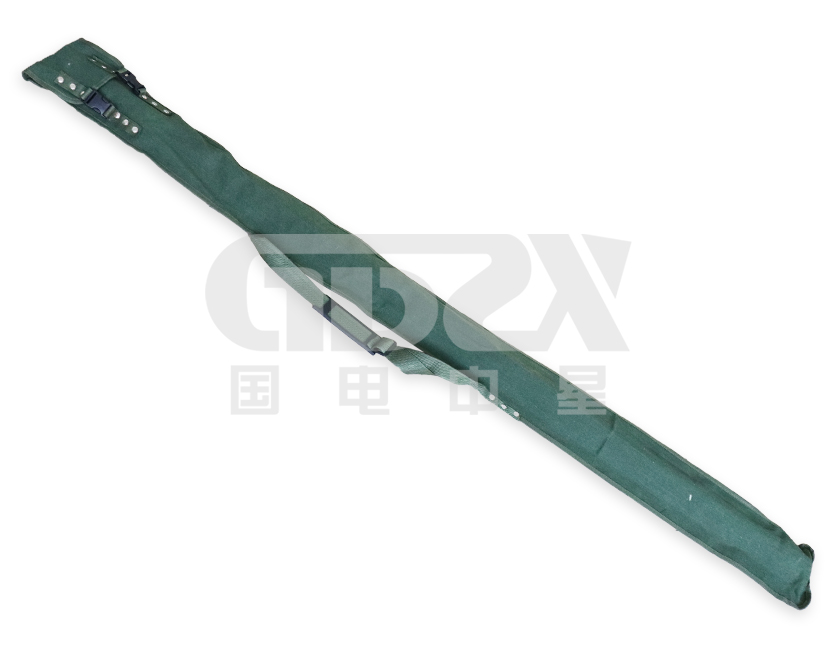

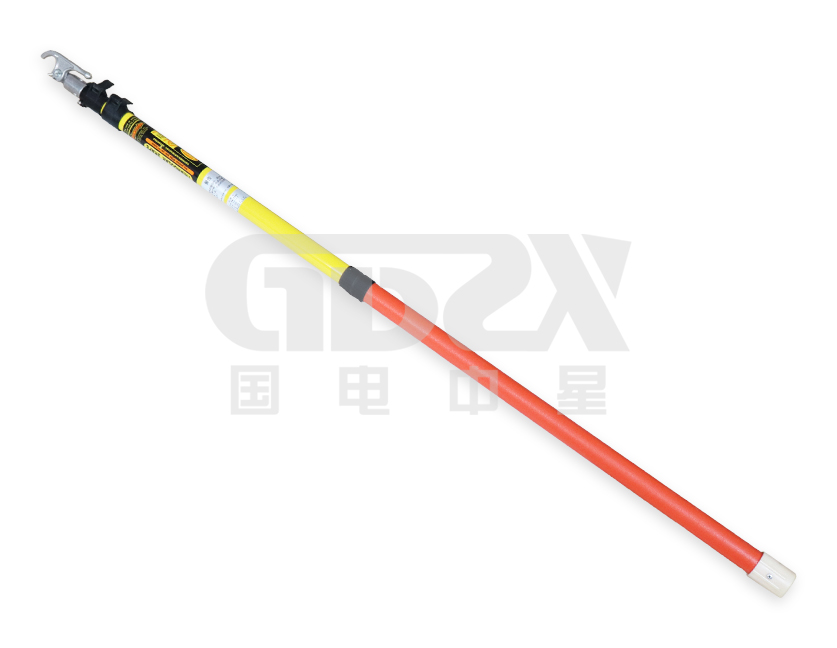

绝缘操
作杆 | 规格 | 环氧树脂 |
长度 | 伸缩式绝缘杆，总长 4.5m | |
环境条件 | 环境温度 0℃～40℃；风力＜4 级 | |
-
