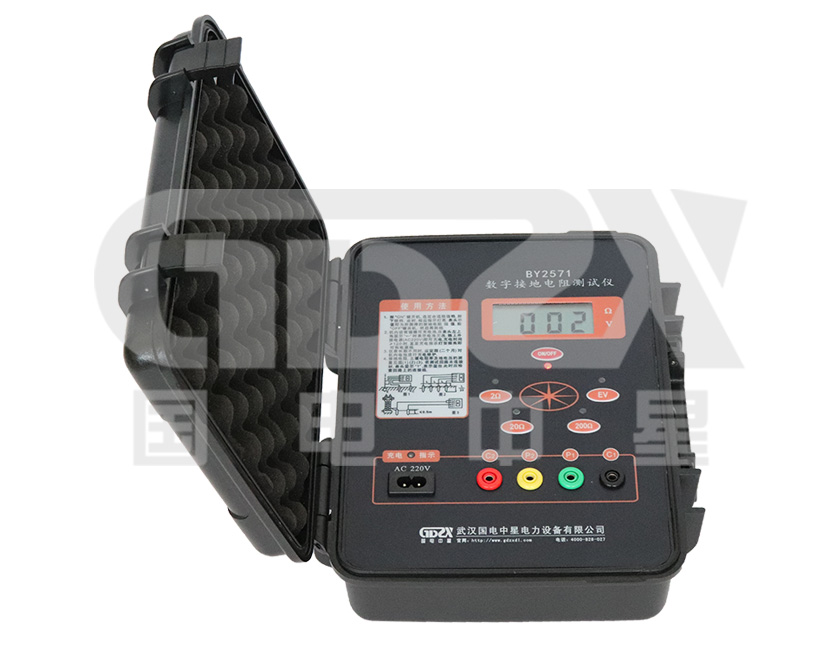

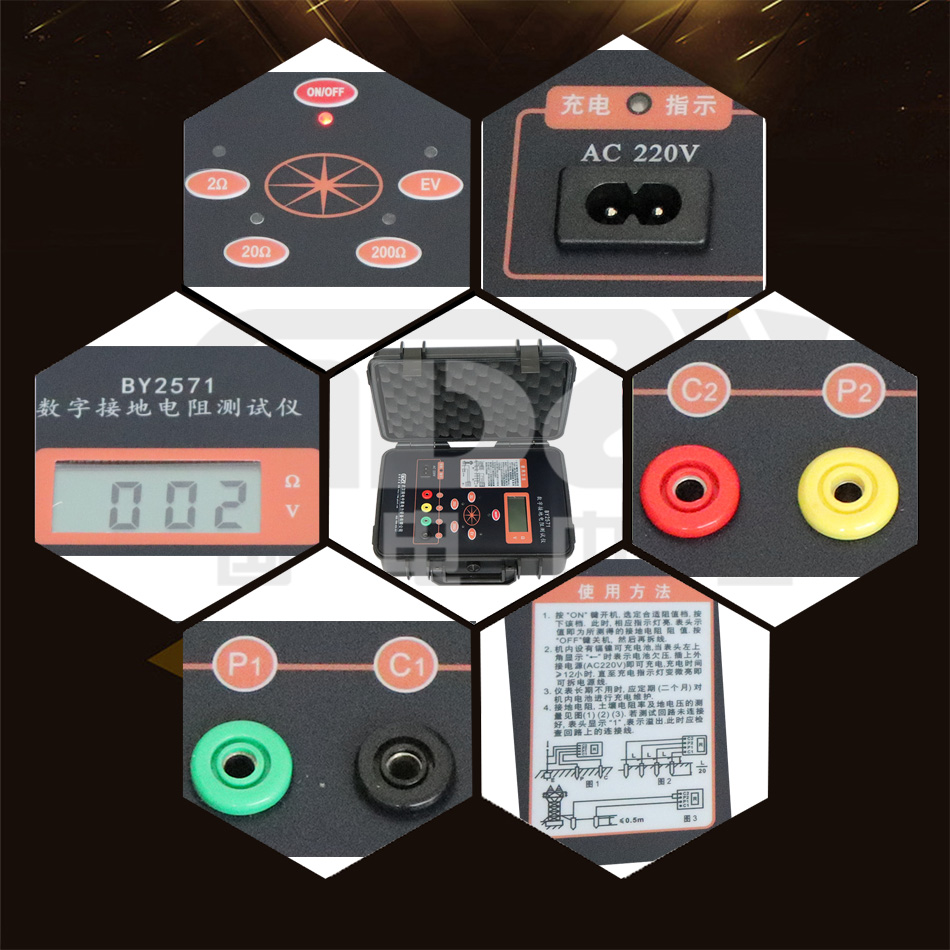

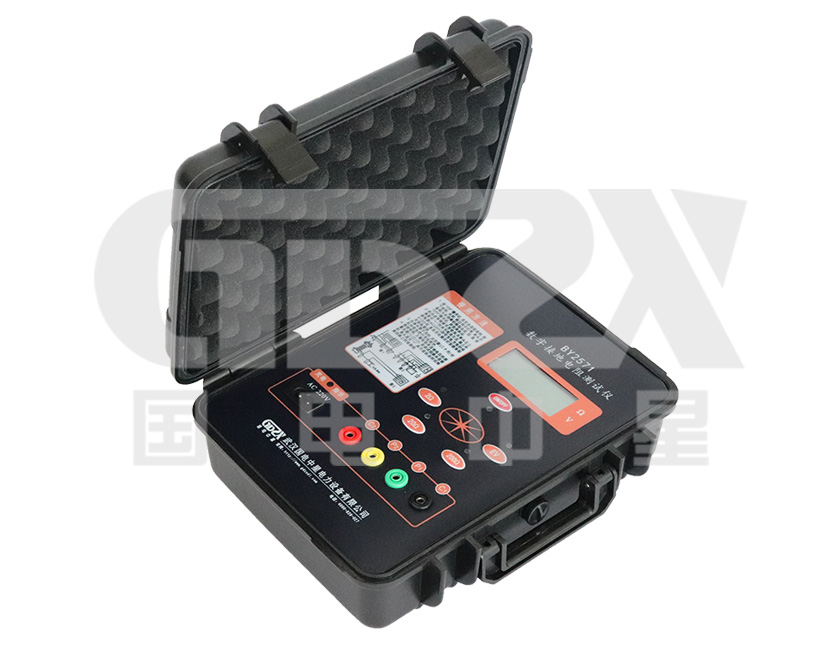

BY2571接地电阻测试仪摒弃传统的人工手摇发电工作方式，采用中大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。

        由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。借助倍率开关，可得到三个不同的量限：0~2Ω，0~20Ω，0~200Ω。

        本仪器适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。

产品别称

数字接地电阻测试仪、数字式接地电阻测试仪、接地电阻、接地表、地阻仪、接地电阻仪、接地电阻测量仪、地桩式接地电阻测试仪、数字式接地电阻表、便携式接地电阻测试仪、数字接地电阻表

1.使用条件

   环境温度：0℃~+45℃

   相对湿度：≤85%RH

2.测量范围及恒流值（有效值）

   电阻：0~2Ω（10mA），2~20Ω(10mA)，20~200Ω(1mA)

   电压：AC  0~20V

3.测量精度及分辨率

1)精度：0~0.2Ω≤±3%±2d；0.2Ω~200Ω≤±1.5%±1d；1~20V≤±3%±1d

2)分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V

4.地电压引起的测量误差

1)允许地电压≤5V（工频有效值） 误差≤±5%

5.电源及功耗

1)功率损耗:≤2W

2)电源：6.8V~9V（7节5#可充电电池组），外接220V交流电源进行充电。

3)体积：220mm×200mm×105mm

4)重量：≤1.4kg

注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027

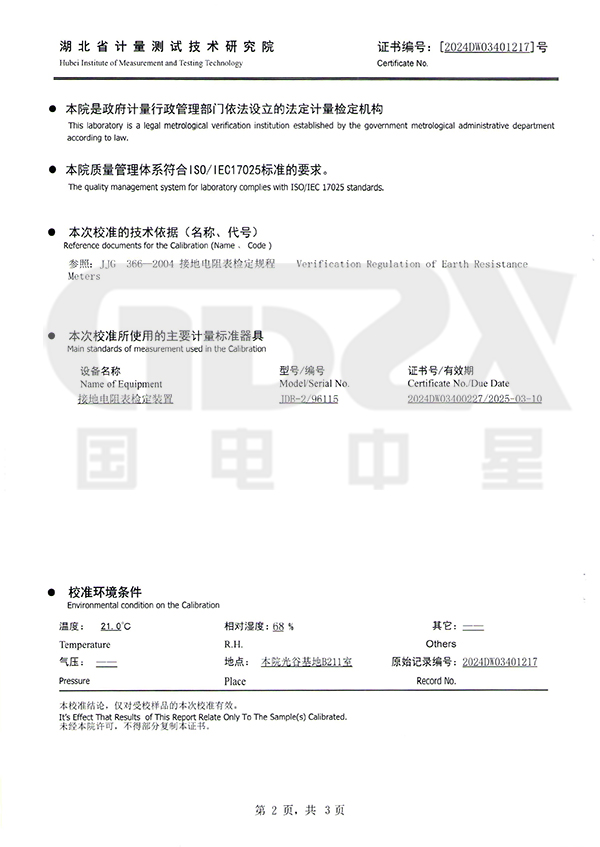

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
