操作视频产品简介

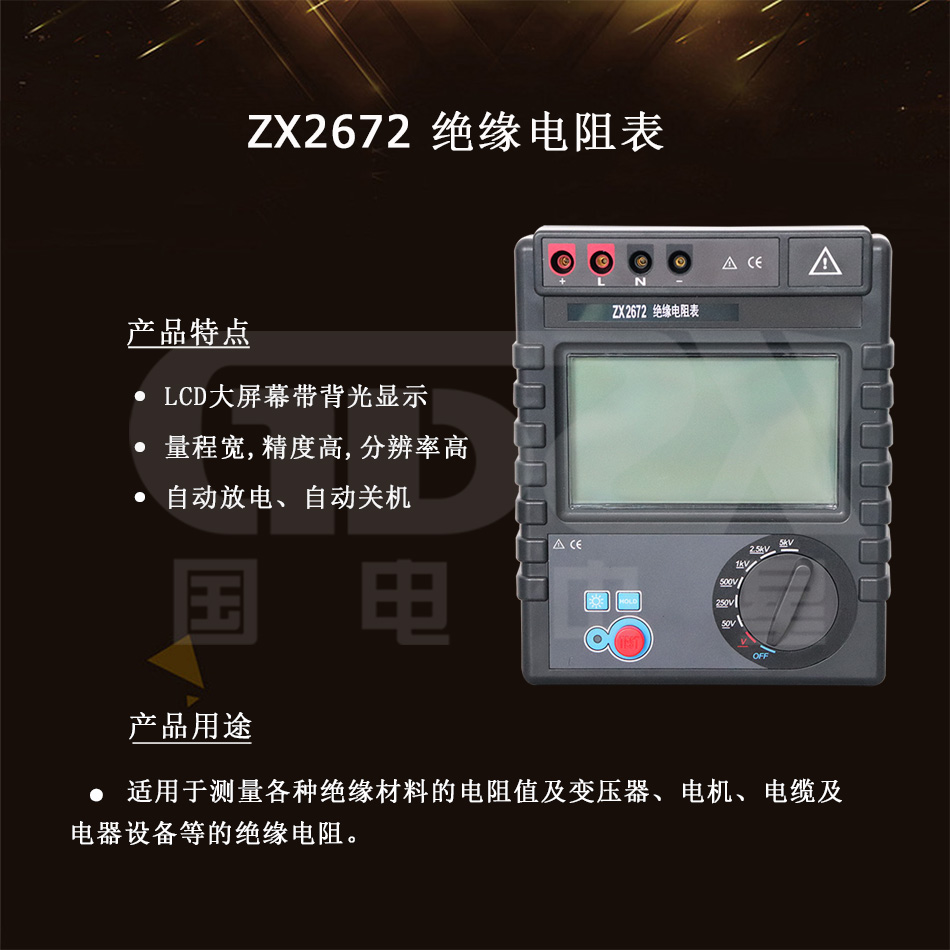

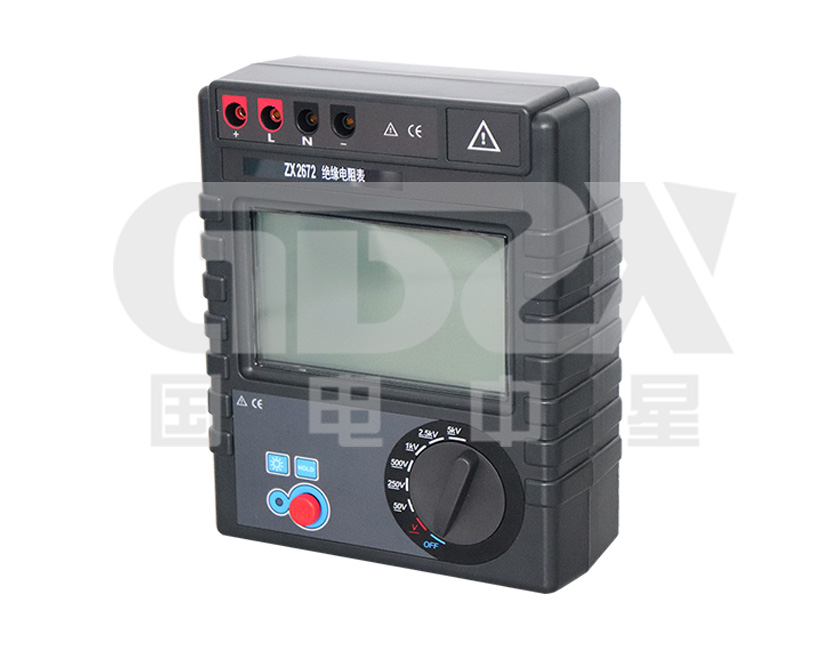

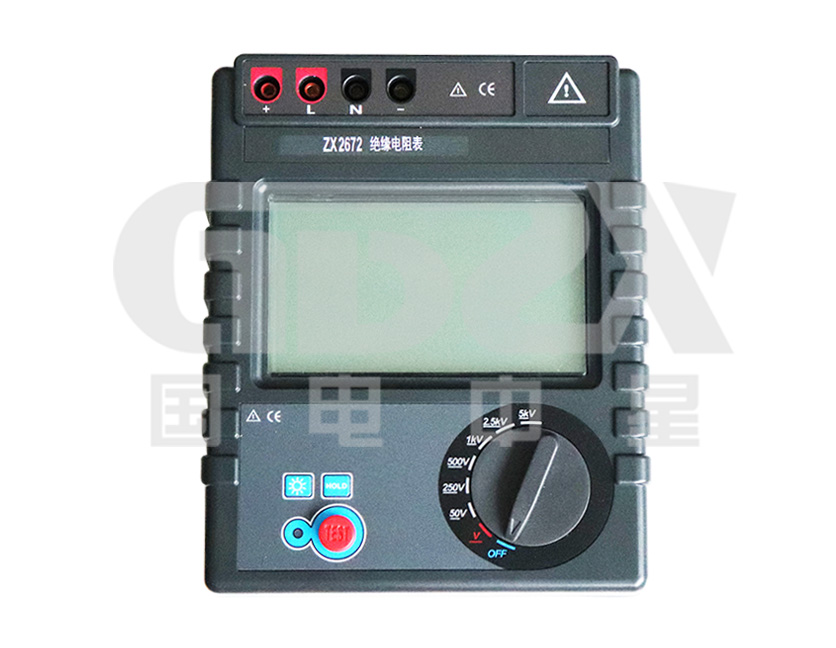

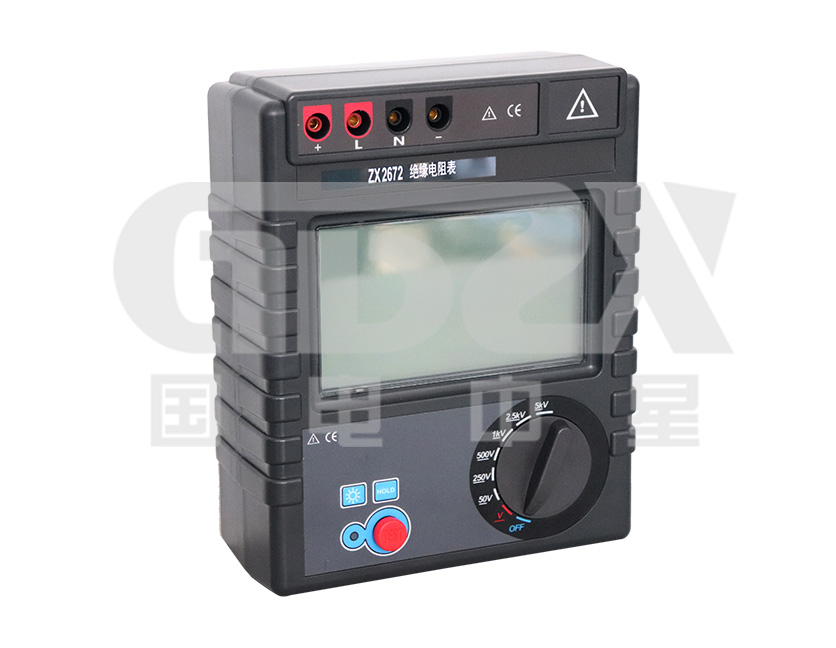

ZX2672绝缘电阻表是一款高性能数字式仪表，具有LCD大屏幕带背光显示、数据保持、自动放电、自动关机等功能。仪表具有测试计时，电压监测功能，回路电压大于36V时，仪表将禁止测试以保护被测物及人员安全。缘电阻值，测试时间，输出电压同屏显示，同时还具备测量交流电压、直流电压功能。本系列仪表输出电压5000V，测试阻值400GΩ，短路电流2mA。
本仪器整机美观，量程宽，精度高，分辨率高，操作便捷，携带方便，准确可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。
性能特点
1.仪器整机美观，量程宽，精度高，分辨率高；
2.操作便捷，携带方便，准确可靠、性能稳定，抗干扰能力强；
3.具有防震、防尘、防潮结构；
4.LCD大屏幕带背光显示、数据保持、自动放电、自动关机等功能；
5.仪表具有测试计时，电压监测功能；
6.绝缘电阻值，测试时间，输出电压同屏显示；
7.测量交流电压、直流电压功能。
技术指标
| 功能 | 绝缘电阻测试,交流电压测试, 直流电压测试 |

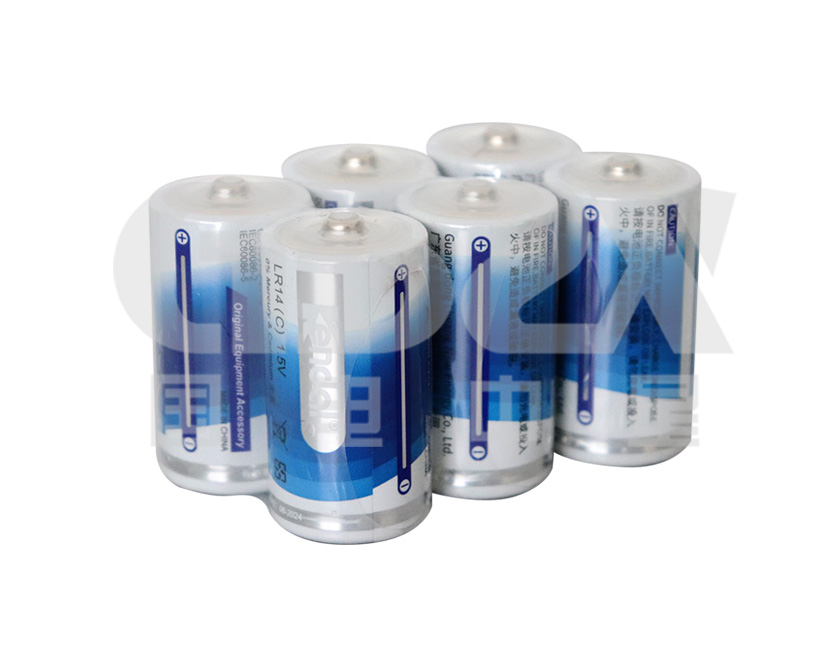

| 电源 | DC 1.5V 6节LR14干电池连续待机100小时以上 |
| 额定电压 | 50V;250V;500V;1000V;2500V;5000V |
| 绝缘电阻量程 | 0.1MΩ～400GΩ |
| 电压量程 | AC/DC:0V～750V |
| 输出短路电流 | ≥2mA |
| 容性负载 | 1uF |
| 换档 | 转动换档旋钮可以选择相应档位 |
| 背光 | 可控灰白色背光，适合昏暗场所使用 |
| 显示模式 | 4位超大LCD显示，对比度明显 |
| 测量指示 | 测量中LED闪烁,蜂鸣器响 |
| LCD尺寸 | 108mm×65mm |
| 仪表尺寸 | 长宽高：212mm×175mm×76mm |

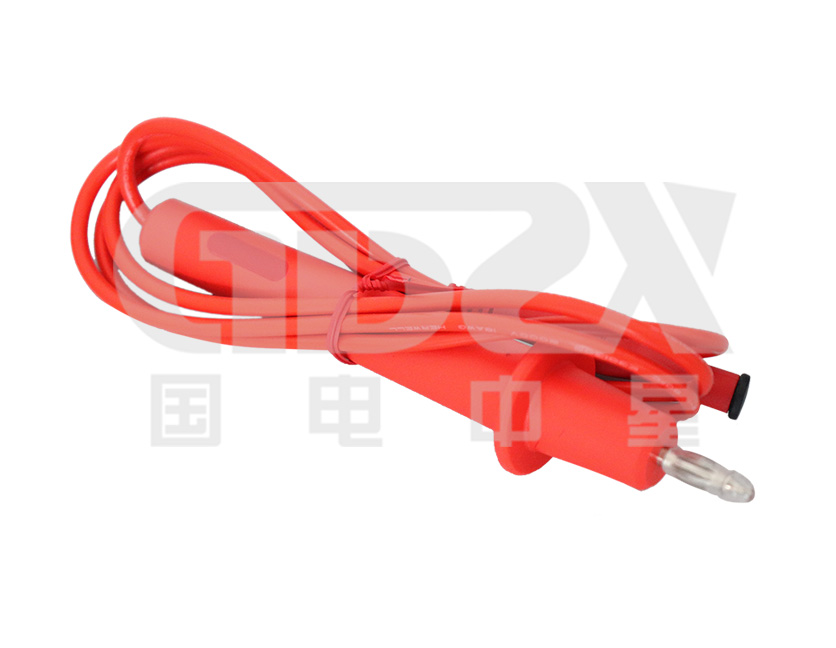

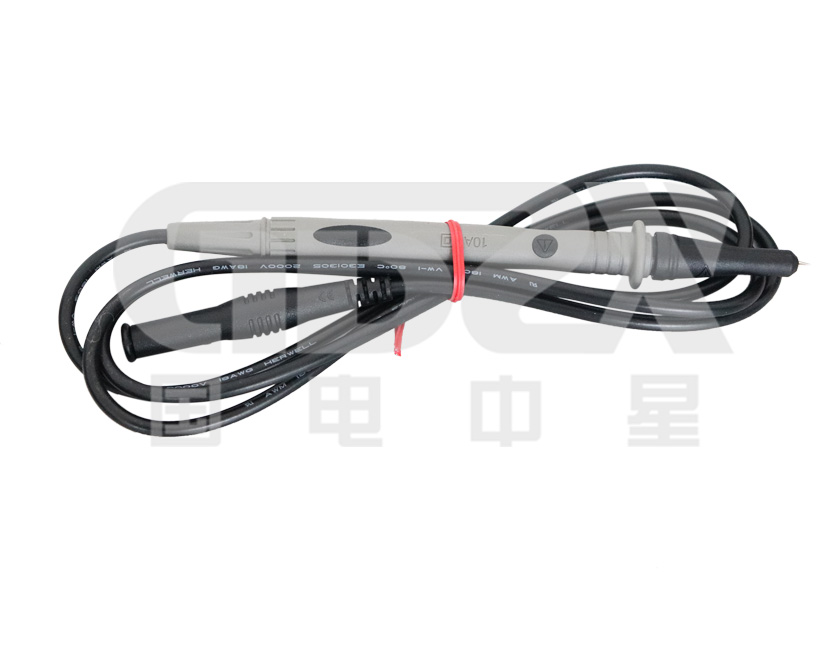

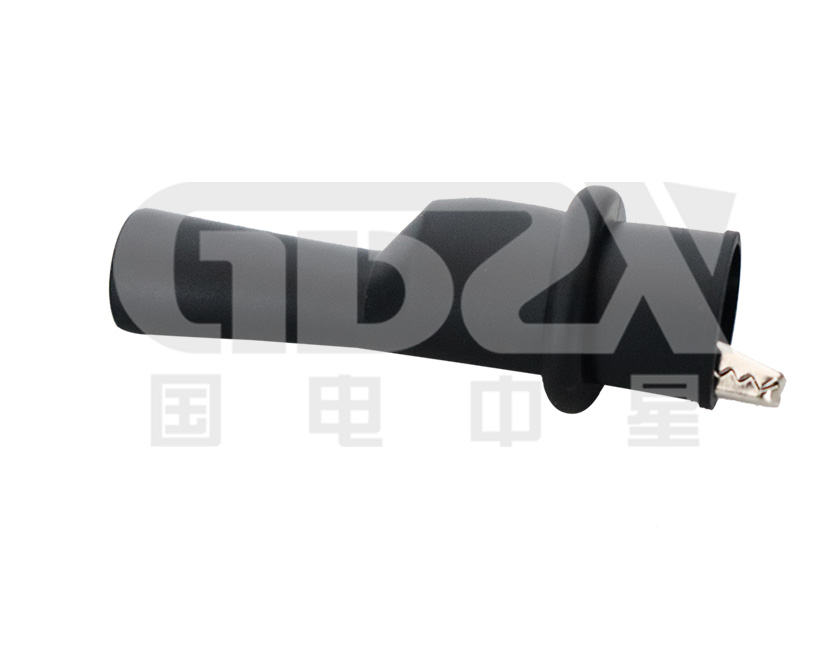

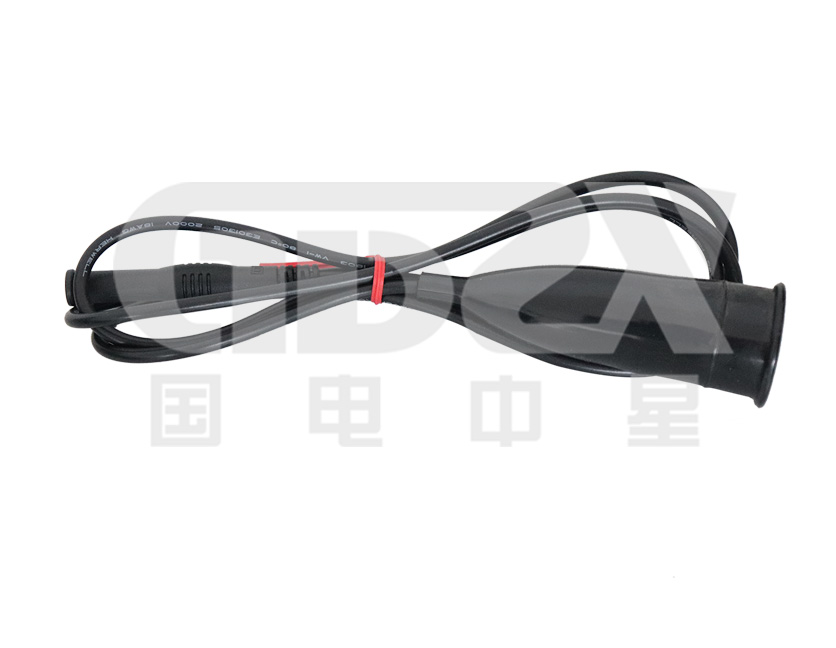

| 测试线 | 高压棒测试线：1条红色；表笔测试线：1条黑色；鳄鱼夹测试线：1条；鳄鱼夹：1个 |
| 测量时间 | 单次测试时间为1min，测试过程中用户可手动停止或1min后自动停止，且屏幕显示测量数据。 |
| 电池电压 | 电池欠压符号显示，电池电压低时提醒及时更换电池 |
| 自动放电功能 | 放电时符号闪烁。放电完成符号熄灭。 |
| 自动关机功能 | 开机15分钟后自动关机 |
| 功耗 | 待机: 约40mA(背光关闭)； 测量：约100mA(背光关闭) |
| 质量 | 仪表：1230g (含电池) |
| 工作温湿度 | -10℃～40℃；80%rh以下 |
| 存放温湿度 | -20℃～60℃；70%rh以下 |
| 适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2) |
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027

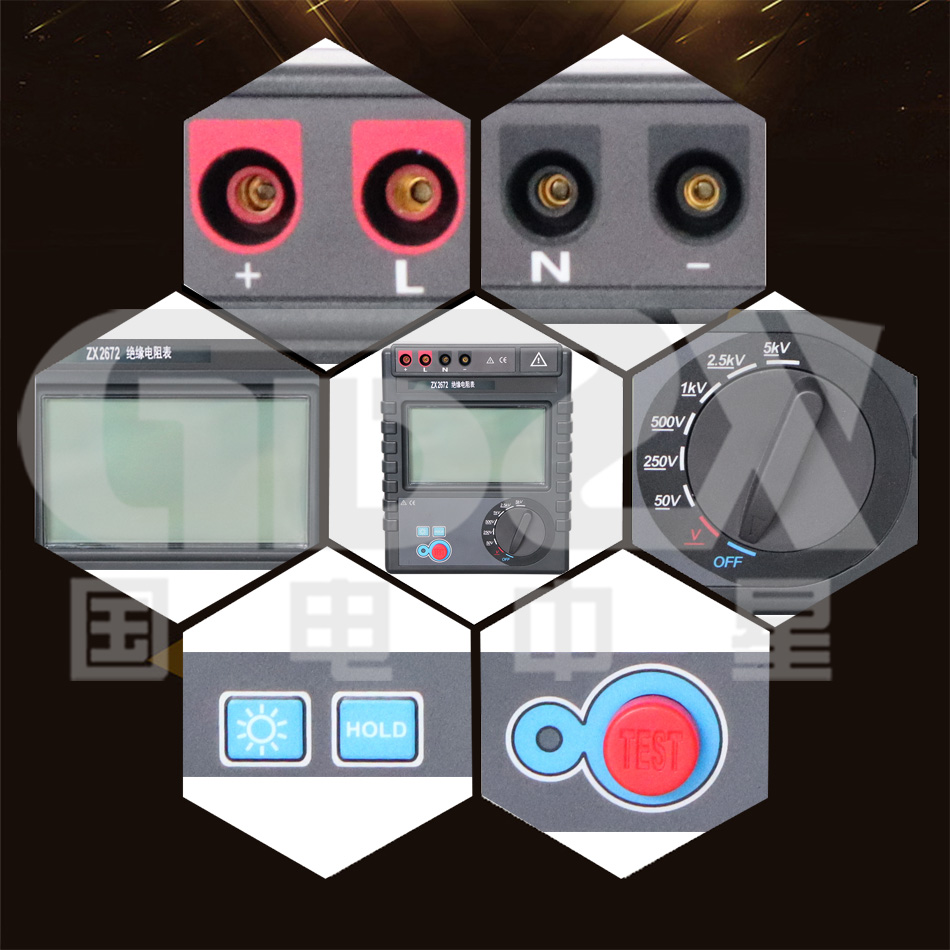

产品图集
