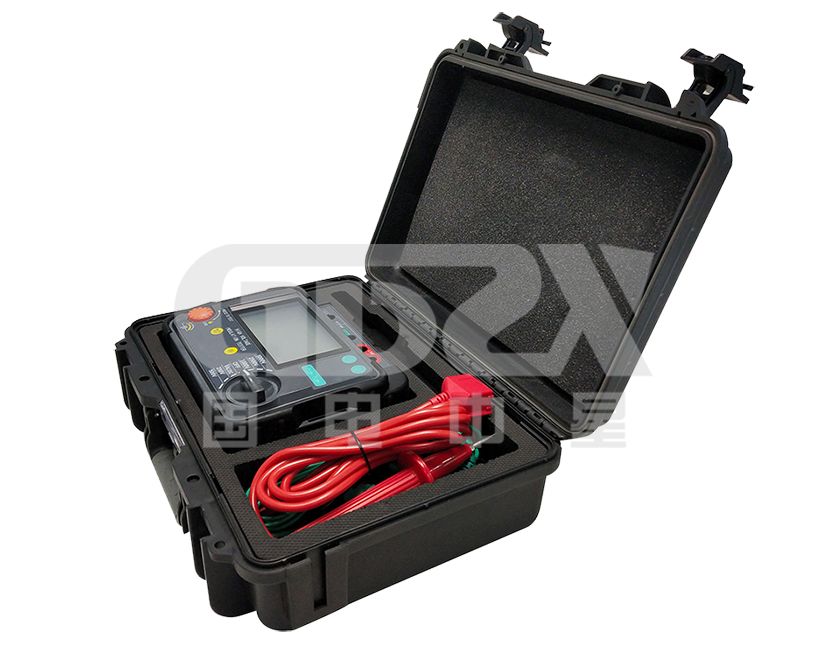

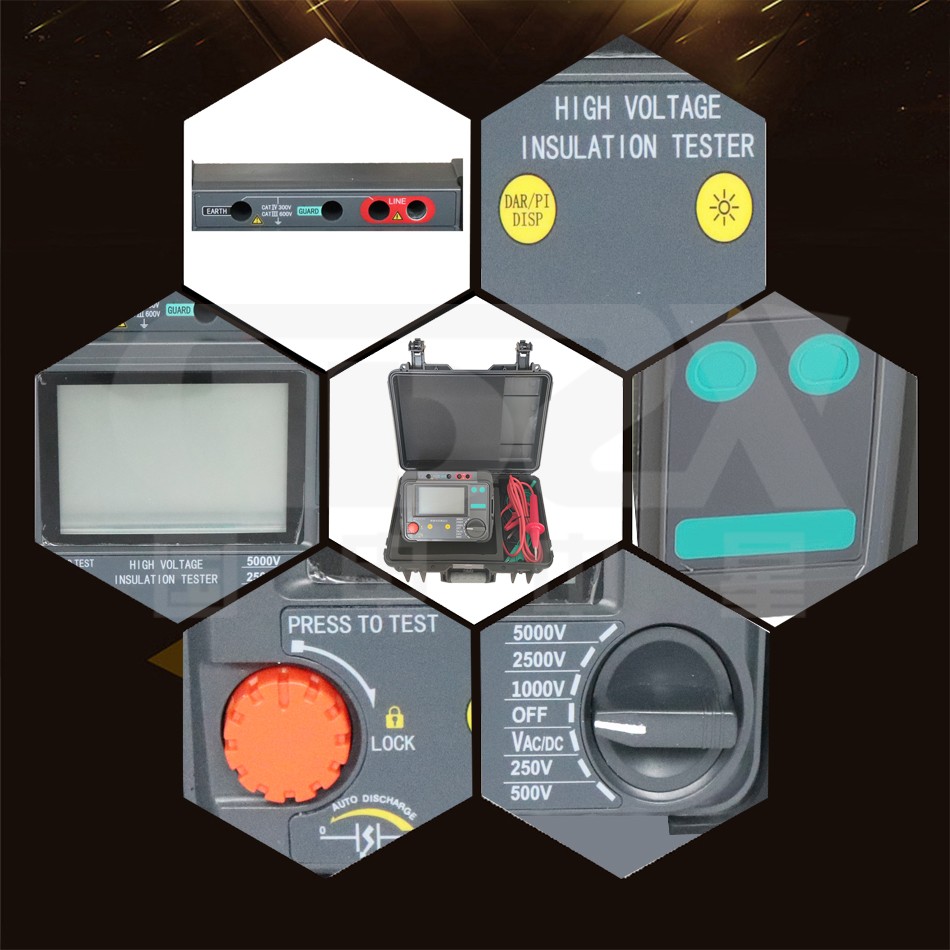

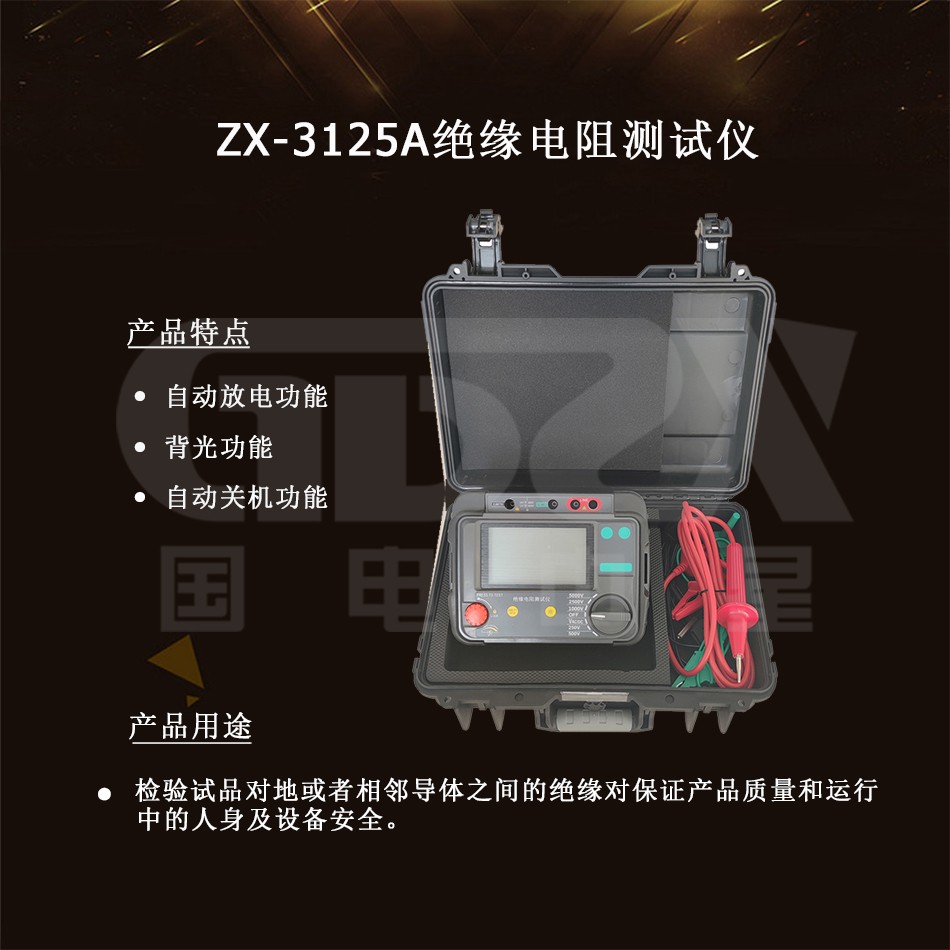

ZX-3125A绝缘电阻测试仪

检验试品对地或者相邻导体之间的绝缘对保证产品质量和运行中的人身及设备安全

参考标准:

● 自动关机功能

● 自动放电功能。

● 带电线路警告标志和蜂鸣警告。


注: 关于产品购买、技术维护等服务,欢迎致电! 4000-828-027
0
产品简介

ZX-3125A绝缘电阻测试仪对于检验试品对地或者相邻导体之间的绝缘对保证产品质量和运行中的人身及设备安全具有重要意义。在给系统加电之前,利用绝缘测试验证它是健全的,能够改善系统的性能;绝缘测试能够发现制造工艺问题和设备缺陷,而这些问题在设备发生故障之前一般是发现不了的。在欧盟,该项测试是强制性的,即使对最小的民用系统也是如此。

产品别称
数字兆欧表、指针兆欧表、绝缘表、数字高压兆欧表、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表、电子式绝缘电阻测试仪 、大功率高压兆欧表


性能特点
技术指标

技术参数

详细参数

绝缘电阻测试

额定电压

250V

500V

1000V

2500V

5000V

测量范围

0.1~100.0MΩ

0.1~99.9MΩ

80~1000MΩ

0.1~99.9MΩ

80~999MΩ

0.80~2.00GΩ

0.1~99.9MΩ

80~999MΩ

0.80~9.99GΩ

8.0~100.0GΩ

0.1~99.9MΩ

80~999MΩ

0.80~9.99GΩ

8.0~99.9GΩ

80~20000GΩ

显示量程

0.1~100.0MΩ

0.1~1000MΩ

0.1M~2.00GΩ

0.1M~100.0GΩ

0.1M~2000 GΩ

开路电压

DC250V

+10% ,-10%

DC 500V

+ 20%,-10%

DC 1000V

+ 20%,-0%

DC 2500V

+20%,-0%

DC5000V

+20%,-0%

定格测

定电流



1MΩ 负荷时

1mA~1.2mA

2.5MΩ 负荷时

1mA~1.2mA

5MΩ 负荷时

1mA~1.2mA

短路电流

5mA±0.5mA

精确度

±5%±3dgt

±5%±3dgt±20%



直流电压

交流电压


电压测试

测量范围

±30 -- ±600V

30 -- 600V(50/60Hz)


分辨率


1V


精确度


±2%rdg±3dgt


显示:

液晶显示

绝缘电阻量程:最大 1200 计数   VAC/DC 量程:最大 630 计数  条形图: 最大 36 点

DAR/PI 值:最大 9.99  时间:最大 99.59

低电池警告:

电池标志(4 个等级)

超量程显示:

显示“OL”标志(绝缘电阻量程)  显示“Hi”标志(电压量程)

自动量程:

移动到高一级范围: 1000 计数  移动到低一级范围: 80 计数(仅绝缘阻抗量程)

自动关机功能:

操作后 10分钟自动关机(此功能在测试中不工作)

使用环境条件:

海拔 2000m 以下

精确度保证温湿度范围:

23ºC±5ºC/相对湿度 85%以下(无结露)

操作温度与湿度范围:

0ºC~40ºC /相对湿度 85% 以下(无结露)

存储温度与湿度范围:

-20ºC~+60ºC /相对湿度 75% 以下(无结露)

过载保护: 绝缘抵抗范围:

AC1200V/10 秒。

:

电压范围: AC720V/10 秒。

AC5160V(50/60Hz)/5 秒 (电路与外箱间)

绝缘阻抗:

≥1000MΩ/ DC 1000V (电路与外箱间)

尺寸:

177(L)×226(W)×100(D)mm

重量:

1.9kg(含电池)

电源:

12.6V/6800mAh

电流消耗

量程

250V

500V

1000V

2500V

5000V

VAC/DC


输出短路时

600mA

110mA



额定电流输出时

650mA/0.25MΩ

800mA/0.5MΩ

1000mA/1MΩ

1350mA/2.5 MΩ

1350mA/5 MΩ


输出开放时

40mA

40mA

50mA

80mA

150mA


待机时

25mA

背光灯点亮时

增加 40mA

ZX-3125系列绝缘电阻测试仪选型一览表

型号

功能参数

ZX-3125A

5000v,带干电池,吸收比/极化指数,手持式

ZX-3125B

5000v,带充电,吸收比/极化指数,手持式

ZX-3125C

5000V,带充电、带吸收比/极化指数、箱式

ZX-3125D

5000V,带充电、带吸收比/极化指数、箱式

注:了解更多国电中星产品信息请进入 产品中心 。服务热线:400-0828-027

产品证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
