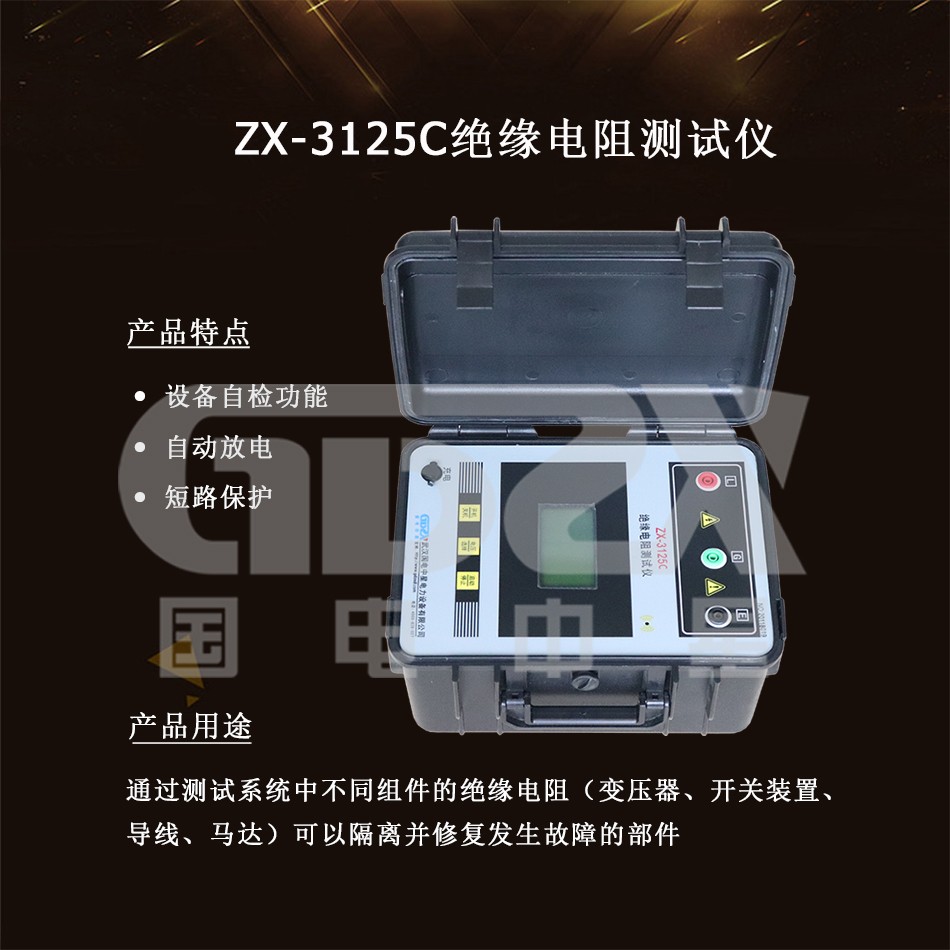

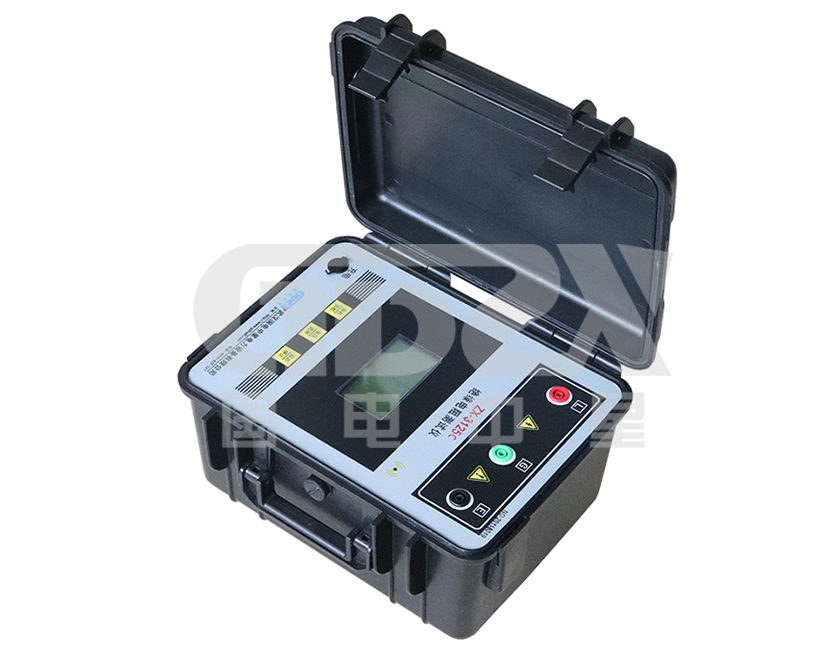

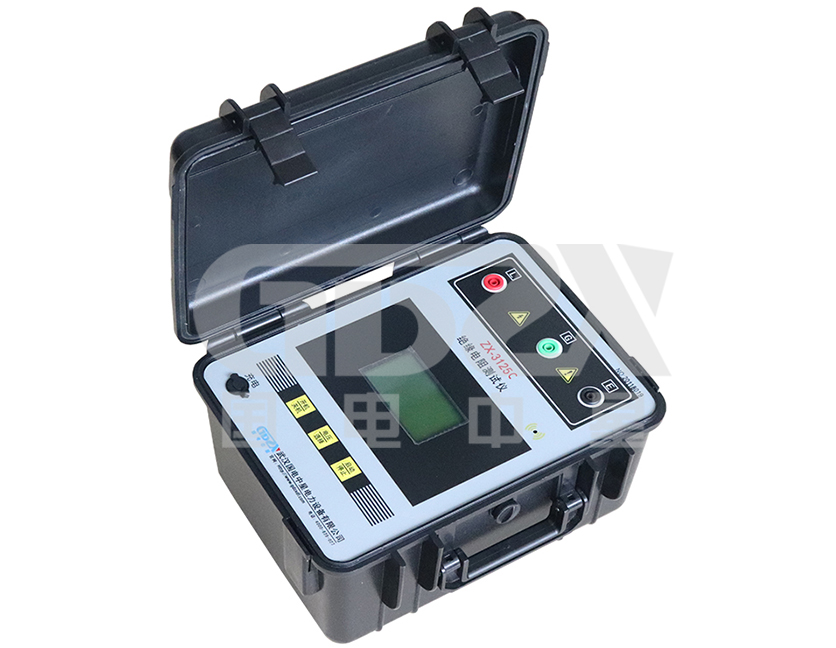

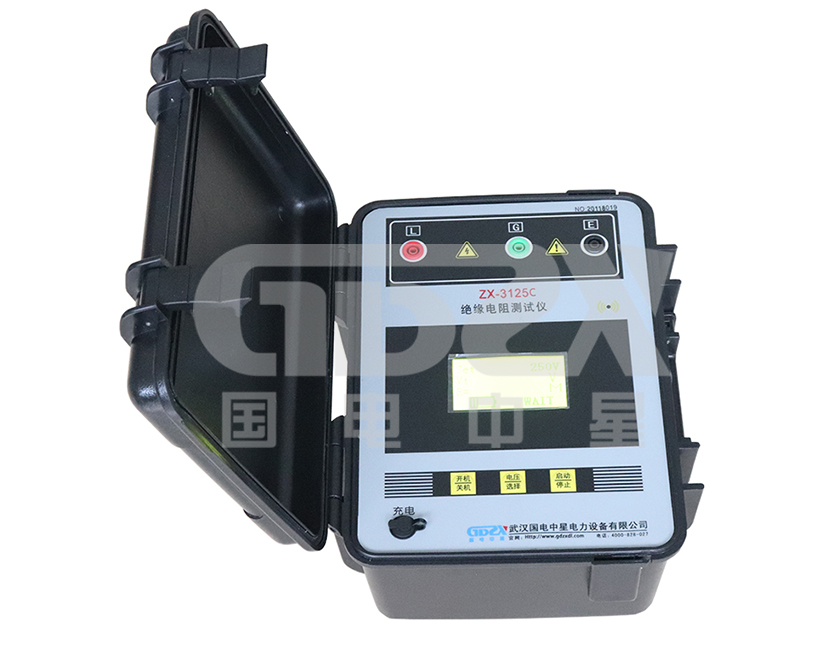

操作视频ZX-3125C绝缘电阻测试仪通过测试系统中不同组件的绝缘电阻（变压器、开关装置、导线、马达）可以隔离并修复发生故障的部件。利用绝缘测试来检验试品对地或者相邻导体之间的绝缘对保证产品质量和运行中的人身及设备安全具有重要意义。在给系统加电之前，利用绝缘测试验证它是健全的，能够改善系统的性能；绝缘测试能够发现制造工艺问题和设备缺陷，而这些问题在设备发生故障之前一般是发现不了的。在欧盟，该项测试是强制性的，即使对最小的民用系统也是如此。
产品别称
数字兆欧表、指针兆欧表、绝缘表、数字高压兆欧表、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表、电子式绝缘电阻测试仪 、大功率高压兆欧表
1、严格按照安全标准设计,输出电压：250V、500V 1000V、2500V、5000V。
2、设备自检功能，能够自动检测测量回路是否正常。
3、自动放电：测试完成后自动对被试品进行放电。
4、升压时告警功能，蜂鸣器警示有高压输出，远离试验场地，试验完毕警示声音自动停止。

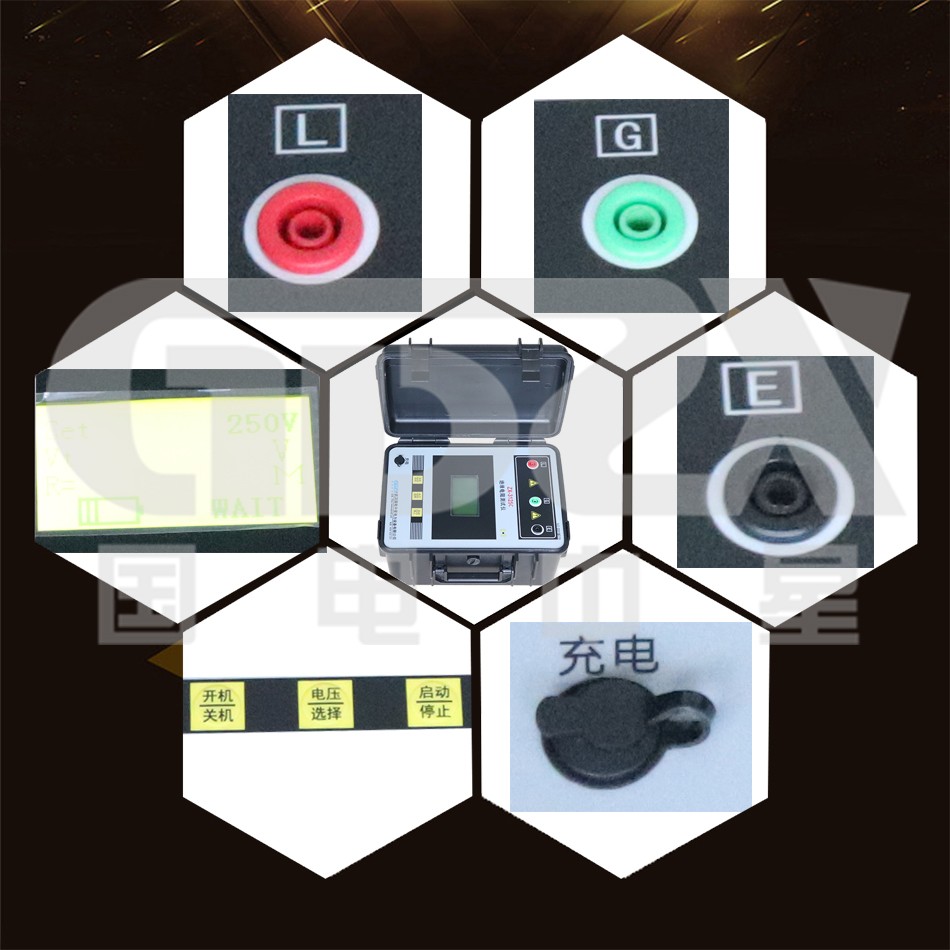

5、实时显示设备工作状态，Check 自检状态，Wait等待测量，Start开始测量，END测量结束。
6、电池电量显示和欠压报警保护功能（智能电池充电管理）。
7、自动关机功能：本仪器有自动关机功能，测量结束过10分钟，自动关机。
8、短路保护，短路状态下泄漏电流大停止测试。
技术参数 | 参数详情 |
绝缘电阻 | 50MW (测量线路与外壳间) |
耐 压 | AC 10kV 50Hz 1min (测量线路与外壳间) |
工作温度与湿度 | －10℃ ～ +50℃ 85%RH |
贮存温度与湿度 | －15℃ ～ +55℃ 90%RH |
充电电源 | 220V±10%，50/60 HZ |
电池供电 | 14.8V锂离子可充电蓄电池 |
尺 寸 | 27×22×15cm |
重 量 | 3kg |
测试电压精度 | -10%-20% |
电压测量精度 | 5%+10V |
额定电压（kV） | 0.25、0.5、1、2.5、5 |
测量电压(kV) | 额定电压 ×（1±10%） 负载阻值不低于量程的1% |
最小误差为10% RDG的范围 | 1MW～50GW /5kV 1MW～50GW /2.5kV 0.2MW～20GW /1kV 0.2MW～10GW /0.5kV 0.2MW～5GW /0.25kV |
最大误差为 20%RDG的范围 | 50GW～4000GW /5kV 50GW～1000GW /2.5kV 20GW～400GW /1kV 10GW～200GW /0.5kV 5GW～100GW /0.25kV |
输出短路电流 | ≥5mA |
ZX-3125系列绝缘电阻测试仪选型一览表 | ||||
型号 | 电压 | 电池类型 | 吸收比/极化指数功能 | 结构 |
ZX-3125A | 5000v | 干电池 | 有 | 手持式 |
ZX-3125B | 5000v | 充电锂电池 | 有 | 手持式 |
ZX-3125C | 5000v | 充电锂电池 | 无 | 箱式 |
ZX-3125D | 5000v | 充电锂电池 | 有 | 箱式 |
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
-
