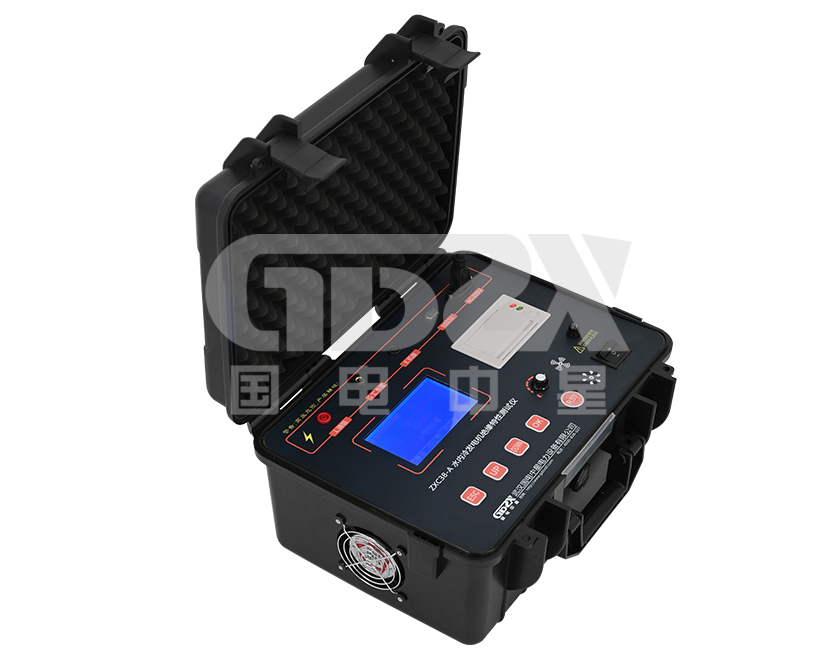

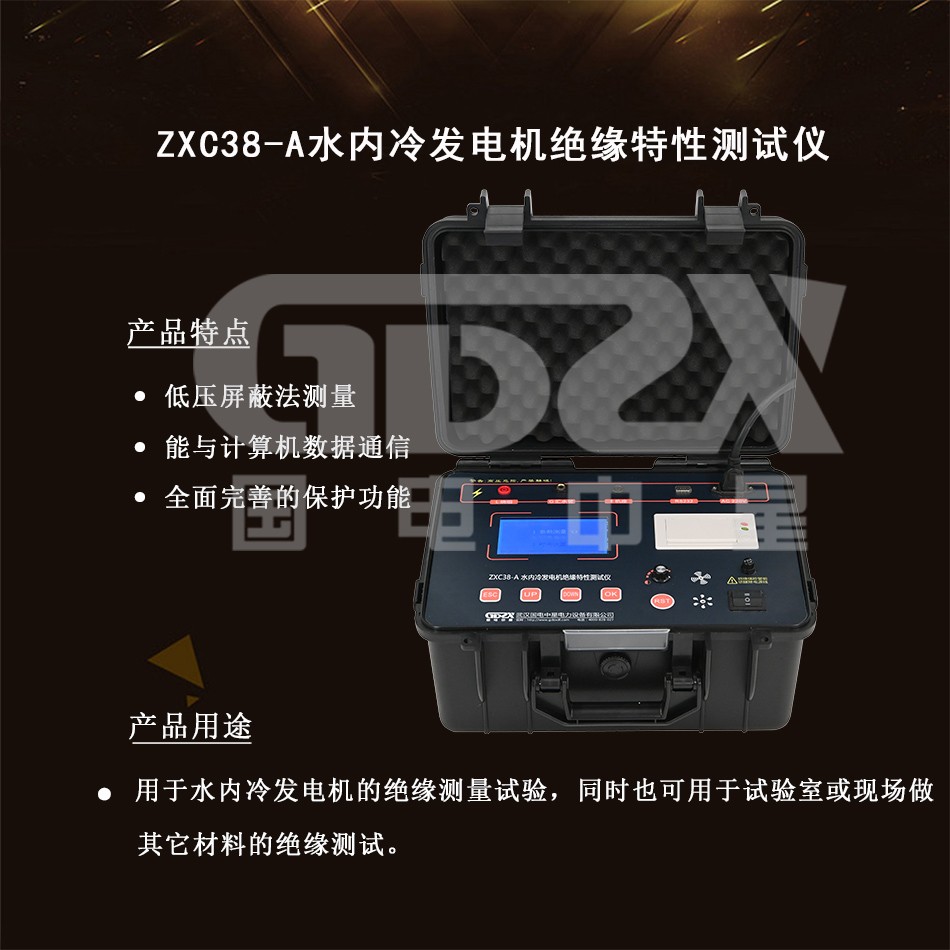

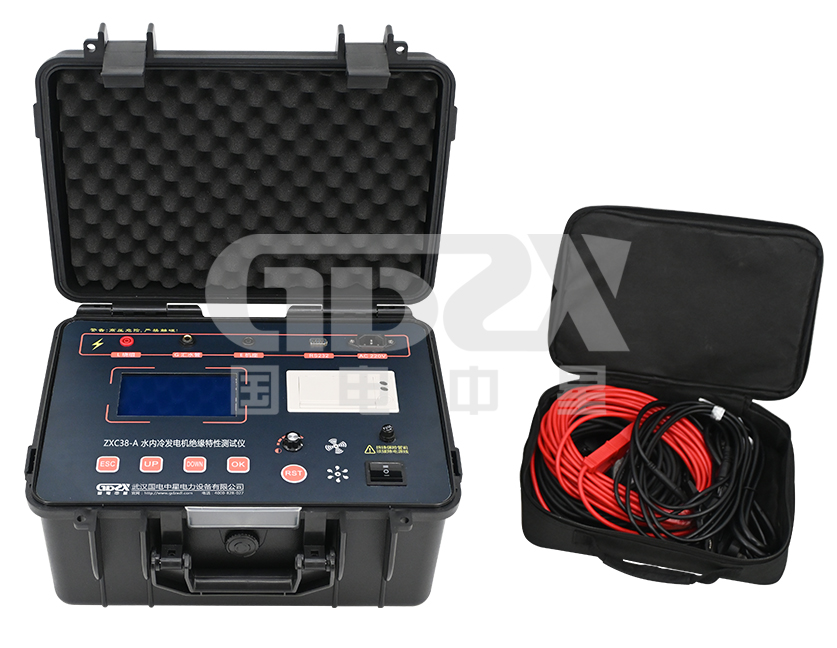

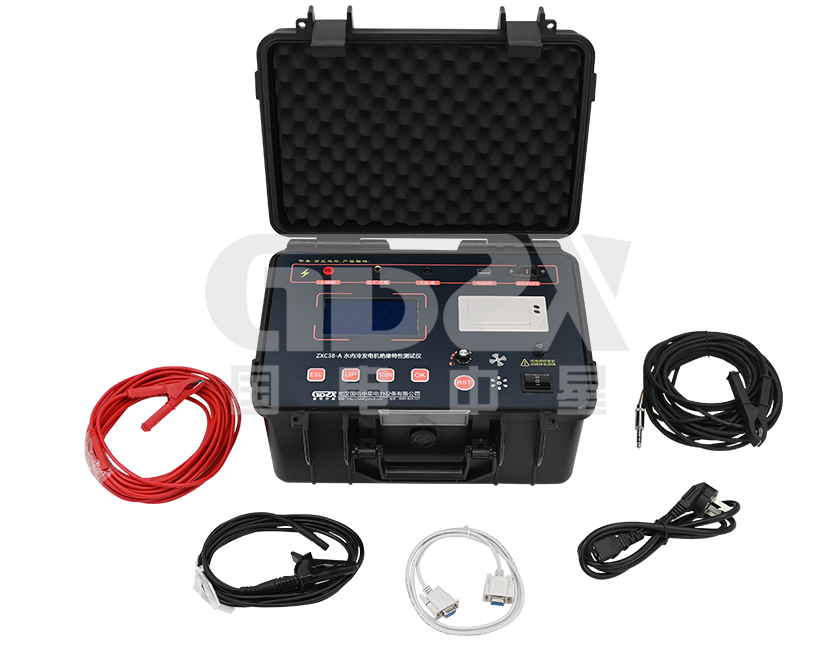

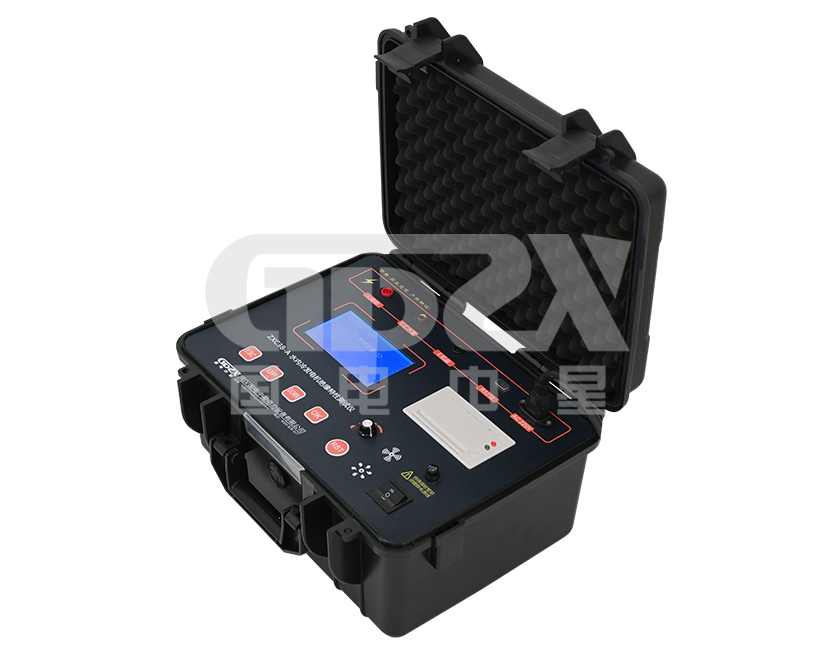

操作视频ZXC38-A水内冷发电机绝缘特性测试仪专用于水内冷发电机的绝缘测量试验，同时也可用于试验室或现场做其它材料的绝缘测试，采用微电脑控制，菜单操作，大屏幕液晶LCD点阵显示，低压屏蔽法测量，性能稳定，属智能化仪表。自动测量R15、R60、R600，自动计算吸收比、极化指数。测试电压为负高压2500V，带载能力强。绕组与汇水管间电阻（水阻）低至70kΩ时，测试电压跌落<10%。测量范围为0 ~100GΩ能自动补偿并消除水的极化电势对测试结果的影响。汇水管与机座间电阻低至3kΩ时，仍能保证测量准确度。模拟条指针与数字显示相结合，形象的表明数据的变化趋势及准确的测量结果，并显示水阻。随时显示测试时间，且每隔15秒蜂鸣器自动鸣叫提示。测量完毕自动泄放高压，高压泄放时间不超过5秒。自动测量环境温度、空气湿度及每次测试的日期与时间。能保存60组测量结果，且数据20年可不丢失。自带RS232接口，能与计算机数据通信；自带打印机，可对测量结果进行打印，免去了抄表工作。具有全面完善的保护功能，工作可靠性高。
1) 采用微电脑控制，菜单操作，大屏幕液晶LCD点阵显示，低压屏蔽法测量，性能稳定，属智能化仪表。
2) 自动测量R15、R60、R600，自动计算吸收比、极化指数。
3) 测试电压为负高压2500V，带载能力强。绕组与汇水管间电阻（水阻）低至70kΩ时，测试电压跌落<10%。
4) 测量范围为0 ~100GΩ
5) 能自动补偿并消除水的极化电势对测试结果的影响。汇水管与机座间电阻低至3kΩ时，仍能保证测量准确度。
6) 模拟条指针与数字显示相结合，形象的表明数据的变化趋势及准确的测量结果，并显示水阻。
7) 随时显示测试时间，且每隔15秒蜂鸣器自动鸣叫提示。
8) 测量完毕自动泄放高压，高压泄放时间不超过5秒。
9) 自动测量环境温度、空气湿度及每次测试的日期与时间。
10) 能保存60组测量结果，且数据20年可不丢失。
11) 自带RS232接口，能与计算机数据通信；自带打印机，可对测量结果进行打印，免去了抄表工作。
12) 具有全面完善的保护功能，工作可靠性高。
额定测试电压 | 负高压2500V |
输出测试电压 | ±10% |
高压带载能力 | 负载70kΩ 电压跌落< 10% |
测量范围 | 0 ~ 100GΩ |
准确度等级 | 10.0级 |
输出短路电流 | >50mA |
0 ~50GΩ范围的基本误差 | ±( 5%·Rx + 2d ) |
50~100GΩ范围的基本误差 | ±( 10%·Rx + 4d ) |
高压显示误差 | ±( 5%·Ux + 1d ) |
温度测量误差 | ±0.5℃ |
空气湿度测量误差 | ±4%RH |
供电电源 | 50Hz 220V ±10% |
耗电 | <150W |
绝缘电阻 | > 50 MΩ （500V）（测试线与机壳间） |
耐压 | AC3kV 50Hz 1min（测试线与机壳间） |
工作温度与湿度 | 0℃ ~ + 40℃ < 85%RH |
贮存温度与湿度 | - 20℃ ~ + 50℃ < 90%RH |
外形尺寸 | 400（L）×350（W）×230（H） （mm） |
重量 | ≈ 9.8kg |
