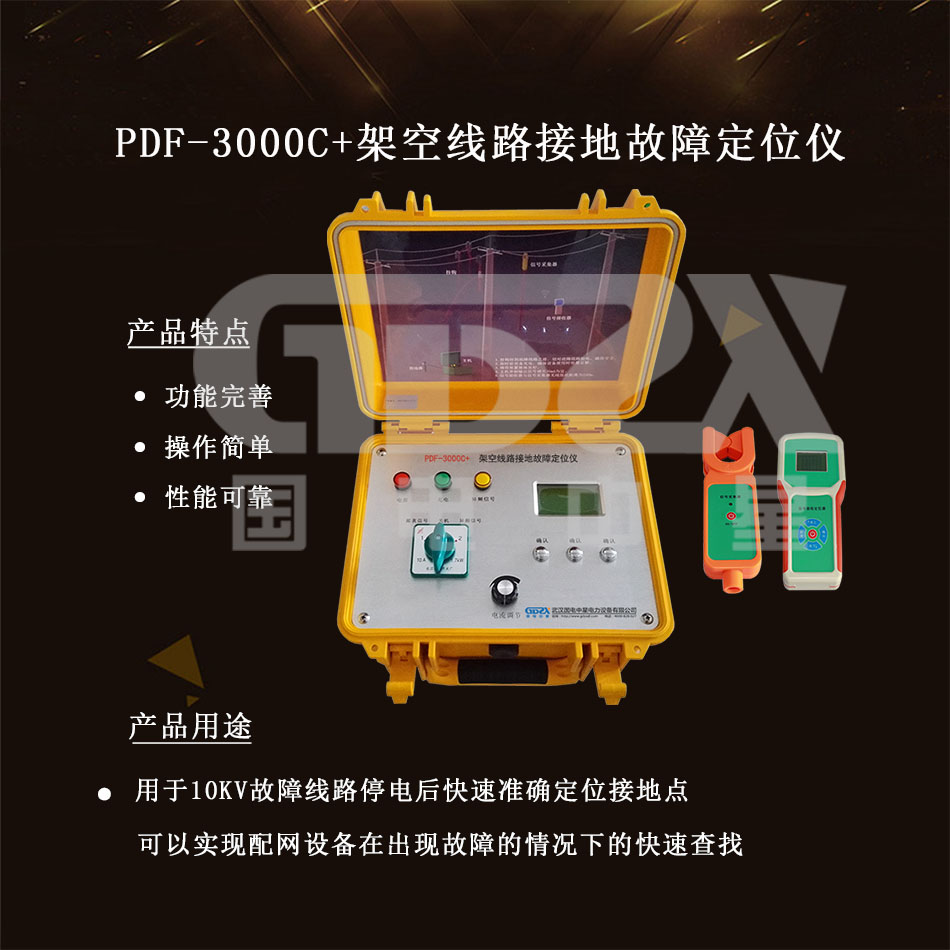

PDF-3000C+架空线路接地故障定位仪用于10kV故障线路停电后快速准确定位接地点，可以实现配网设备在出现故障的情况下的快速查找。减小线路检修人员的劳动强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。

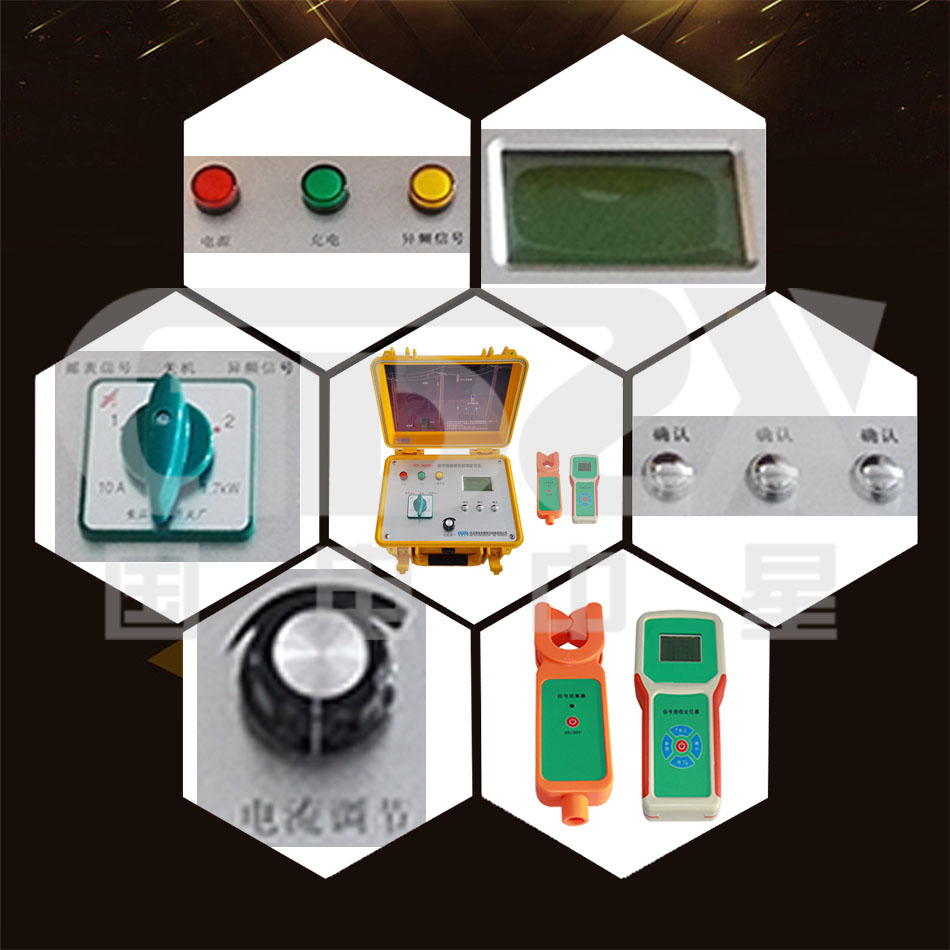

（1）信号发生装置

异频电流输出范围：0-70mA

摇表测量范围：0-30MΩ

输出精度：±1mA

输出功率：50W

测量范围：0-80kΩ

检测线路长度：大于100km

显示方式：中文液晶，背光功能

LCD尺寸： 90mm*73mm

电源：锂电池12V/12Ah

工作时间：大于6h

工作温度：-10℃～+50℃

装置尺寸：327mm*282mm*218mm

装置重量： 8kg

（2）信号采集器

检测方式：钳形CT,积分方式

传输方式：433MHz无线传送

传输距离：大于40m

钳口尺寸：Φ48mm

测量范围：0.1mA-100.0mA(异频电流)   1A-1000A（负荷电流）

测试精度：±%

工作时间：大于10h

装置尺寸：255mm*76mm*31mm

电源：碱性干电池1.5V*4

装置重量： 340g

 （3）信号接收定位器

显示方式：中文液晶，背光功能

工作时间：大于10h

LCD尺寸：54mm*50mm

装置尺寸：204mm*100mm*35mm

电源：碱性干电池1.5V*5

装置重量： 360g
