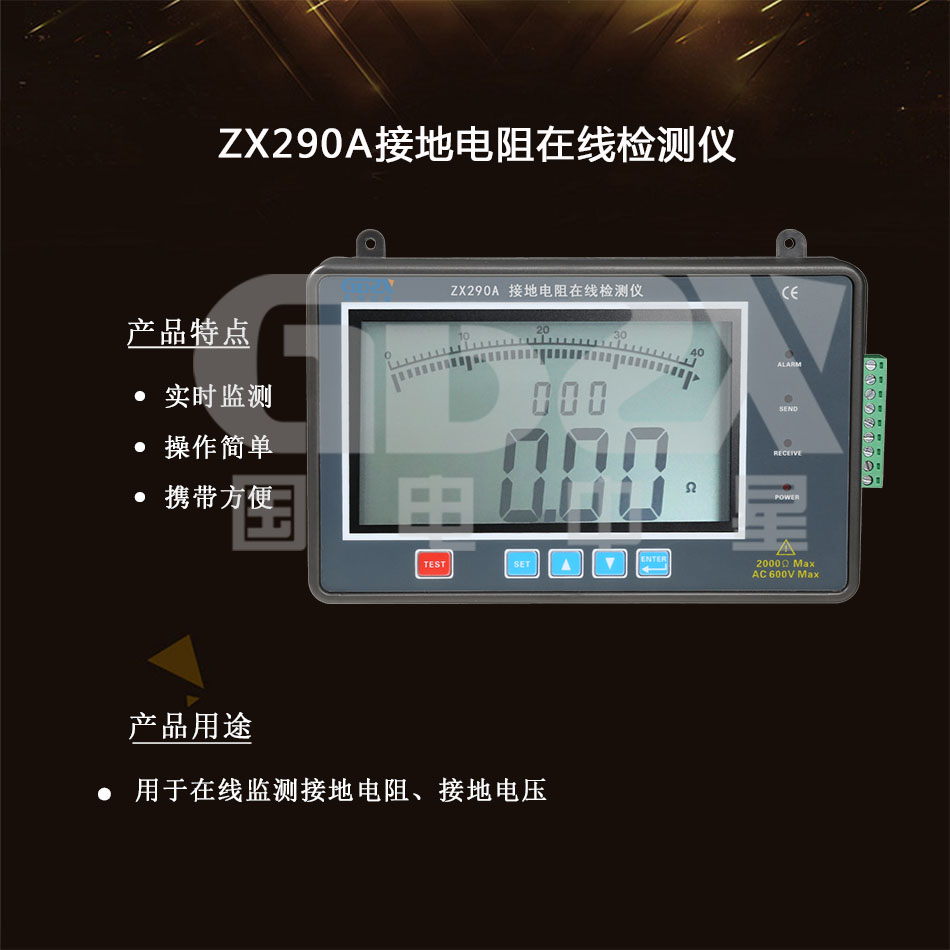

ZX290A接地电阻在线检测仪主要适用于在线监测接地电阻、接地电压。
1. 采用精密三线法或简易二线法测试接地电阻,采用平均值整流法测试接地电压,在线检测、实时监测。
2. 用户可以选择 RS232 或 RS485 通讯,并可根据提供的 MODBUS 通讯协议进行二次开发、组建网络、实现远程多点在线监测等。
3. 配置显示屏,可随时观察接地电阻值。
4. 声光报警指示,可设置报警临界值。可设置自动监控记录间隔时间。
接地电阻 | 量 程 | 精 度 | 分辨力 |
0.01 Ω~20Ω | ±2%rdg±3dgt (辅助接地电阻 100Ω±5% ,对地电 压< 10V) | 0.01 Ω | |
0. 1 Ω~200Ω | 0. 1 Ω | ||
1 Ω~2000Ω | 1 Ω | ||
接地电压 | 0~600V AC | ±2%rdg±3dgt | 1V |
测量方式 | 精密三线测量、简易两线测量 | ||
测量方法 | 接地电阻: 额定电流变极法,测量电流 11mA Max ,128Hz; 对地电压: 平均值整流 | ||
电 源 | 标准: 12V±1VDC 、400mA Max. | ||
质 量 | 检测仪: 约450g | ||
仪表尺寸 | 高宽厚: 190mm ×117mm ×54mm | ||
LCD 尺寸 | 128mm ×75mm;显示域: 124mm ×67mm | ||
测量时间 | 对地电压: 约 2 次/秒; 接地电阻: 约 30 秒/次 | ||
测量次数 | 10000 次以上 | ||
监测间隔 | 自动监测间隔时间设置范围: 1~999 小时 | ||
仪表接口 | 插拔式接线端子: 9 针端子座 | ||
通讯方式 | RS485 | ||
数据存储 | 400 组,闪烁显示“FULL”符号表示存储已满 | ||
数据查阅 | 数据查阅功能: “READ”符号显示 | ||
溢出显示 | 超量程溢出功能: “OL”符号显示 | ||
报警提示 | 声光报警 | ||
电源电压 | 当电源电压低于 10V 时,电源电压低符号显示,提醒更换电源。 | ||
过载保护 | 测试接地接地电阻时: E-P 、E-C 各端口间 AC 280V/3 秒 | ||
电磁特性 | IEC61010-4-3 ,无线频率电磁场≤1V/m | ||
线路电压 | 测量对地电压: AC 600V 以下测量 | ||
随机附件 | 检测仪: 1 件,通讯线: 1 件,9P 接线端子 |
