说明书

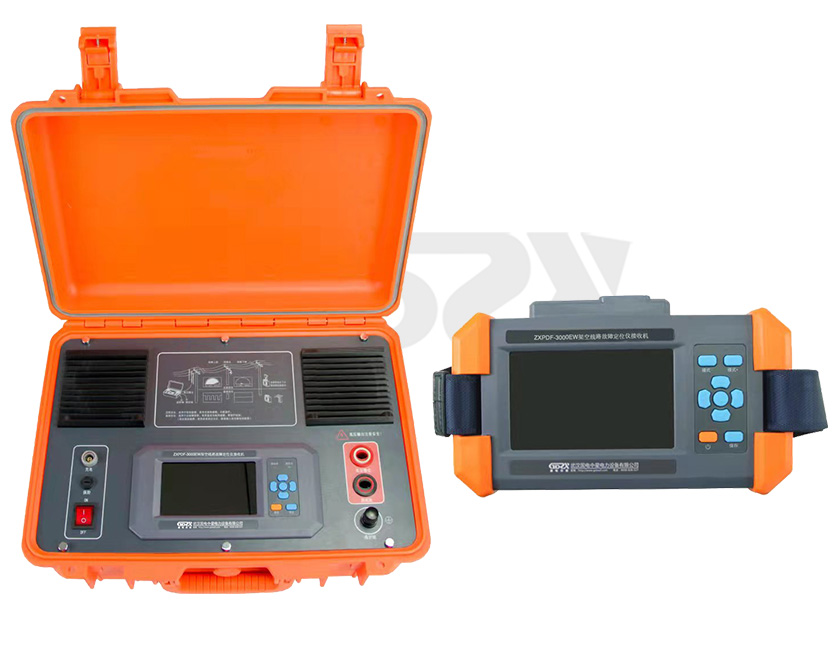

操作视频ZXPDF-3000EW架空线路故障定位仪适用于6-35kV架空线路故障的定位，能够解决低阻故障,高阻故障,弧光接地故障以及相间短路故障等多种故障类型。提供了一整套完整的架空线故障定位解决方案，集成故障诊断、交流定位、直流定位、直流耐压、交流耐压四种功能。创新的交流定位模式，对于低阻故障，在线路正下方检测特征信号, 无须登杆挂接传感器，具有操作简单，使用方便的特点。对于安装有智能开关（存在接地PT）线路发生的高阻故障，采用交流定位+升压器的方式，无需解除PT。发射机内置大容量锂电池，方便使用和携带.整套设备主要由发射机、接收机、交流升压器，直连传感器、悬挂传感器、弧光接地适配器及附件组成。
1. 用途：6-35kV 架空线路故障查找定位
2. 集成故障诊断、交流定位、直流定位、交流耐压、直流耐压五种功能。
3. 故障诊断
1) 指导合适的定位方法。
2) 线路绝缘电阻、电容测量。
4. 交流定位-直连输出（低过渡电阻接地）：
1) 发射信号：大功率特种低频交流信号主动注入。
2) 接收信号：沿线分段查找，无须登杆挂接传感器。
3) 高效工作：无须登杆，极大提高测试效率，降低工作强度。
5. 交流定位-外接升压器输出（线路存在接地PT，中过渡电阻接地）：
1) 发射信号：大功率特种低频交流信号主动注入。
2) 接收信号：沿线分段查找，需要登杆挂接传感器。
3) 无需解除线路接地PT。
4) 创新的阻性电流含量和电流幅值比对，解决故障范围更宽。
6. 直流定位（高/低过渡电阻接地及弧光接地）：
1) 发射信号：大功率脉动直流信号主动注入。
2) 接收信号：沿线分段查找，需要登杆挂接传感器。
3) 全能定位模式，尤其解决弧光接地定位难题。
7. 直流耐压和交流耐压
1) 故障修复后的验收测试。
8. 发射机具有停止自动放电功能，确保操作安全。
9. 发射机具有过流保护、超温保护功能。
10. 发射机内置大容量锂离子电池组，携带方便。
11. 接收机采样全数字化高灵敏度信号处理，判据明确直观。
12. 具有数据记忆功能，掉电不丢失，定点更方便。
发射机 | ||
工作方式 | 故障诊断、交流定位、直流定位、交流耐压、直流耐压 | |
故障诊断 | 电阻测量 | 量程：600MΩ；精度：±10% |
电容测量 | 量程：最大10uF；精度：±20% | |
交流定位 | 输出频率 | 20Hz异频 |
输出方式 | 限功率恒流输出 | |
输出电流 | 直连输出：200mA；外置升压器输出：33mA | |
输出电压 | 直连输出：峰值560V 外置升压器输出:峰值3.4kV | |
直流定位 | 输出频率 | 脉动1Hz |
输出方式 | 限功率恒流输出 | |
输出电流 | 70mA | |
输出电压 | DC8kV | |
交流耐压 | 输出电流 | 最大33mA |
输出电压 | 外置升压器输出:峰值5kV | |
最大功率 | 100W | |
直流耐压 | 输出电流 | 最大70mA |
输出电压 | DC8kV | |
最大功率 | 400W | |
保护功能 | 过热保护、过流保护，欠压关机，自动放电2小时无操作自动关机 | |
显示方式 | 800×480高亮彩色液晶显示 | |
电源 | 内置480WH锂电池组 | |
充电器电源 | 输入：AC220V 50~60Hz;输出：54.6V，2A | |
体积 | 450mm×240mm×270mm | |
重量 | 13kg | |
接收机&悬挂传感器 | ||
数据记忆 | 具有数据保存记录功能。 | |
直流无线传感器 接收机间通信 | 2.4GHz，>100m。 | |
显示方式 | 接收机：800×480高亮彩色液晶显示 | |
电源 | 接收机：18650锂电池标称电压3.7V，6700mAH。 悬挂传感器：可充电锂电池3.7V，1500mAH。 | |
充电器 | 输入AC100-240V，50/60Hz；输出5V/2A； | |
体积 | 接收机：226mm×140mm×55mm。 悬挂传感器：185mm×140 mm ×50mm | |
重量 | 接收机：0.9kg； 悬挂传感器：0.5kg； | |
使用条件 | 温度:-10℃－50℃，湿度<80％RH，海拔<1000m | |
