操作视频产品简介

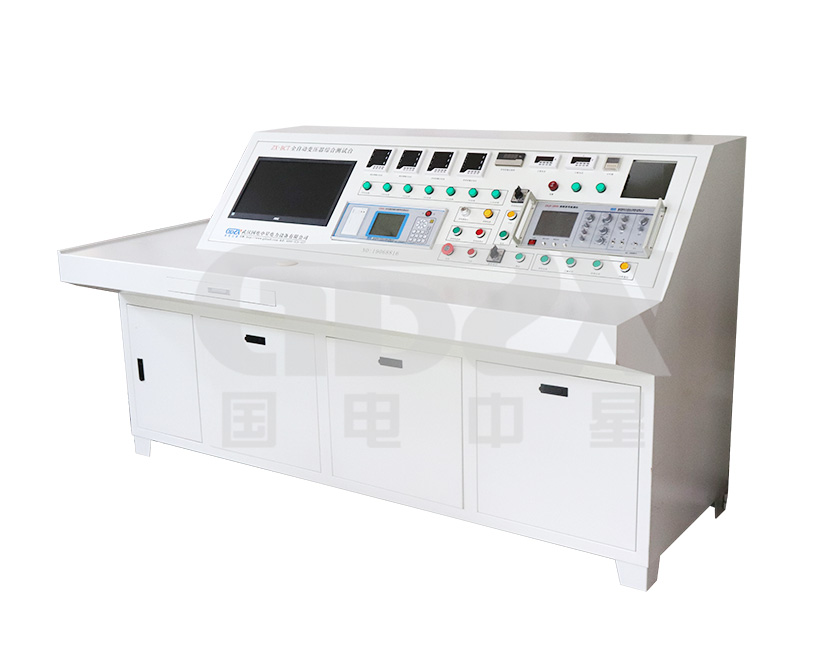

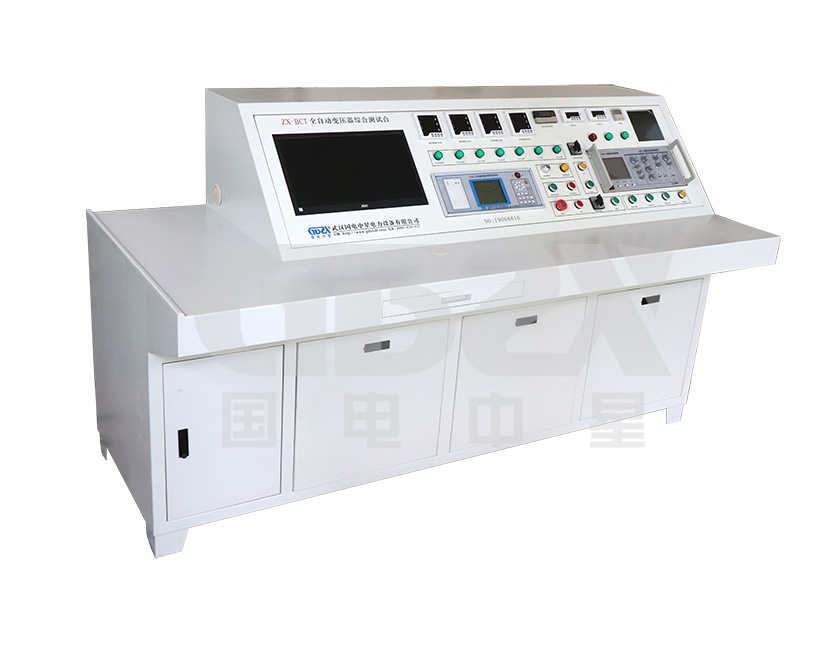

ZX-BCT变压器综合测试台主要是对电力变压器，配电变压器的空载、负载特性进行试验，也可对被试变压器进行倍频感应及工频耐压试验。ZX-BCT变压器综合测试台装置测量部分由高档单片机控制，数字显示，空载，短路等测试数据由单片机同步采样，避免了传统试验方法中电压，电流表，功率表分别读数并由人工计算造成的误差。
产品别称
变压器特性综合测试台、变压器特性测试台、变压器综合试验台、变压器测试台、变压器试验台
性能特点
1.本装置适用于电力变压器的半成品试验，成品出厂试验，交接试验。
2.根据用户要求，可增加或减少试验项目。
3.空负载损耗测量采用专门的测量仪器，并可与电脑通讯，打印标准出厂检验报告；数据实时采集，三相电流、电压、功率同时显示，空载电流、短路阻抗、短路损耗自动换算到标准格式，大大减轻试验人员的工作强度。
4.具有过载报警，试验提醒，误操作保护等功能。
5.高压精密电流、电压互感器采用标准高压开关柜装配，安全可靠。
技术指标
| 项目 | 测量范围 | 相对误差 |
| 电压 | 0.1～650V | +（0.2%读数+0.1%量程） |
| 电流 | 0.1～200A | +（0.2%读数+0.1%量程） |
| 功率 | U*I | +（0.2%读数+0.1%量程） |
| 功率因数 | 0.1~0.9999 | + 3个字 |
| 变比 | 1.000～9999.9 | 0.2级 |
| 组别 | 00～11 | |
| 电源 | AC380V+10% 50Hz+2% | |
| 使用环境 | 工作温度范围0~40℃ 相对湿度30%~90% | |
| 常规常见测试项目 | 1、电力变压器空载特性试验； 2、电力变压器负载特性试验； 3、电力变压器短路阻抗试验； 4、电力变压器工频耐压试验； 5、电力变压器感应耐压试验； 6、电力变压器直流电阻试验； 7、电力变压器变比组别试验； 8、电力变压器绝缘电阻试验； 9、电力变压器油耐压试验； 10、电力变压器温升试验； 11、变压器局部放电试验； 12、声级试验。 | |
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
